ইন্ডাস্ট্রিয়াল ৫জি কমিউনিকেশন পাওয়ার সাপ্লাই মডিউলে হাই-পারফরম্যান্স সিলিকন এনক্যাপসুল্যান্ট ডাউসিল টিএম ১৭০

৫জি প্রযুক্তির দ্রুত অগ্রগতির সাথে সাথে এর পরিকাঠামো, বিশেষ করে যোগাযোগের বেস স্টেশনের মধ্যে বিদ্যুৎ সরবরাহ মডিউলগুলি অভূতপূর্ব চাহিদার মুখোমুখি হয়।এই মডিউলগুলি অত্যন্ত তাপমাত্রা ওঠানামা জড়িত কঠোর অবস্থার অধীনে নির্ভরযোগ্য এবং অবিচ্ছিন্নভাবে কাজ করতে হবে, উচ্চ-ফ্রিকোয়েন্সি কম্পন, আর্দ্রতা এবং ধুলো, উচ্চ শক্তি ঘনত্ব এবং দীর্ঘমেয়াদী বৈদ্যুতিক নিরোধক নির্ভরযোগ্যতা অধীনে কার্যকর তাপ dissipation নিশ্চিত করার সময় সব। A renowned communications equipment manufacturer (hereinafter referred to as "the customer") encountered these severe challenges when designing their new generation of industrial-grade 5G base station power supply modules.

​চ্যালেঞ্জ ও প্রয়োজনীয়তা: ​

গ্রাহকের পাওয়ার মডিউলে সংবেদনশীল উপাদান যেমন উচ্চ-ফ্রিকোয়েন্সি ট্রান্সফরমার, পাওয়ার ইন্ডাক্টর, এমওএসএফইটি এবং যথার্থ নিয়ন্ত্রণ আইসি অন্তর্ভুক্ত রয়েছে।ঐতিহ্যবাহী ইপোক্সি রজন ইনক্যাপসুল্যান্টগুলির সাথে প্রাথমিক পরীক্ষায় উল্লেখযোগ্য সমস্যা দেখা গেছে: প্রথমত, the high hardness and high modulus of cured epoxy resin generated substantial internal stress during intense thermal cycling (-40°C to +85°C) due to the coefficient of thermal expansion (CTE) mismatch between the epoxyএটি মাল্টিলেয়ার সিরামিক ক্যাপাসিটর (এমএলসিসি) এবং সোল্ডার জয়েন্ট ক্লান্তি ব্যর্থতার মধ্যে মাইক্রো-ক্র্যাক বা ফ্রেকগুলির দিকে পরিচালিত করেছিল। দ্বিতীয়ত, অভ্যন্তরীণ হট স্পটগুলি আবির্ভূত হয়েছিল,এবং অপর্যাপ্ত তাপ পরিবাহিতা (প্রায়. 0.2 W/mK) প্রচলিত ইনক্যাপসুল্যান্টের কারণে সমালোচনামূলক পাওয়ার ডিভাইসগুলি অতিরিক্ত গরম হয়ে যায়, সামগ্রিক জীবনকাল এবং দক্ষতা হ্রাস করে।তাদের জরুরীভাবে এমন একটি উপাদান প্রয়োজন ছিল যা একই সাথে দুর্দান্ত চাপ শোষণ প্রদান করতে পারে, ভাল তাপ পরিবাহিতা, সুবিধাজনক মেরামতযোগ্যতা, এবং UL- প্রত্যয়িত শিখা retardance।

​উপাদান নির্বাচনঃ DOWSILTM 170 সিলিকন ইলাস্টোমার ​

ব্যাপক মূল্যায়ন এবং কঠোর পরীক্ষার পর, গ্রাহক অবশেষে তাদের সমাধান হিসাবে ডাউ এর DOWSIL TM 170 দুই-অংশ সিলিকন encapsulant নির্বাচিত।সিদ্ধান্তটি তার অসামান্য ব্যাপক বৈশিষ্ট্যগুলির উপর ভিত্তি করে তৈরি হয়েছিল:

1. 1. 1.

      ​দুর্দান্ত নমনীয়তা এবং স্ট্রেস রিলিফঃ DOWSILTM ১৭০ একটি নরম ইলাস্টোমারে পরিণত হয় যার শোর A কঠোরতা ৪৭। এর নিম্ন মডুলাস কার্যকরভাবে তাপীয় এবং যান্ত্রিক চাপ শোষণ করে এবং দূর করে।সূক্ষ্ম উপাদানগুলির জন্য একটি "সুরক্ষামূলক কুশন" হিসাবে কাজ করে, সম্পূর্ণরূপে CTE বিসংগতি দ্বারা সৃষ্ট ব্যর্থতা নির্মূল।

   2. 2.

      ​ভাল তাপ পরিবাহিতাঃএর তাপ পরিবাহিতা ০.৪৮ W/mK, যা সাধারণ ইনক্যাপসুল্যান্টের তুলনায় উল্লেখযোগ্যভাবে বেশি, এটি শক্তি ডিভাইস থেকে তাপকে ধাতব হাউজে দক্ষতার সাথে স্থানান্তর করে,অভ্যন্তরীণ অপারেটিং তাপমাত্রা হ্রাস এবং শক্তি ঘনত্ব এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা বৃদ্ধি.

   3. 3.

      ​ব্যতিক্রমী বৈদ্যুতিক বিচ্ছিন্নতাঃএর অত্যন্ত উচ্চ ভলিউম প্রতিরোধের (> 5.6 × 1017 Ω · সেমি) এবং 472 ভি / মিল (18 কেভি / মিমি) এর dielectric শক্তি উচ্চ ভোল্টেজ, উচ্চ ঘনত্ব সার্কিট জন্য দীর্ঘস্থায়ী এবং নির্ভরযোগ্য নিরোধক সুরক্ষা প্রদান করে,আর্দ্র পরিবেশে ফুটো বর্তমান বা শর্ট সার্কিট প্রতিরোধ.

   4. 4.

      ​সুবিধাজনক প্রক্রিয়াকরণ এবং মেরামতযোগ্যতাঃ ১ঃ১ মিশ্রণ অনুপাত মিটারিং এবং মিশ্রণ প্রক্রিয়াগুলিকে ব্যাপকভাবে সহজ করে তোলে, উৎপাদন জটিলতা এবং বর্জ্য হ্রাস করে। এর মিশ্রিত সান্দ্রতা ২১৩৫ সিপি ভাল প্রবাহযোগ্যতা সরবরাহ করে,জটিল জ্যামিতি এবং সূক্ষ্ম ফাঁকগুলির পুঙ্খানুপুঙ্খ অনুপ্রবেশ এবং পূরণ নিশ্চিত করাগুরুত্বপূর্ণভাবে, যদি একটি মডিউল পুনরায় কাজ প্রয়োজন, নিরাময় সিলিকন সঠিকভাবে কাটা এবং দূরে peeled করা যেতে পারে. উপাদান মেরামত করা যেতে পারে এবং এলাকা পুনরায় পাত্র,অস্থির ইপোক্সির তুলনায় একটি স্পষ্ট সুবিধা.

   5. 5.

      ​নির্ভরযোগ্য ফ্লেম রিটার্ডেন্স এবং সার্টিফিকেশনঃ DOWSILTM 170 UL 94 V-0 সার্টিফাইড এবং রেলওয়ে স্ট্যান্ডার্ড EN 45545-2 (HL3 স্তর) মেনে চলে, শিল্প অ্যাপ্লিকেশনের জন্য কঠোর নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।

​আবেদন প্রক্রিয়াঃ​

গ্রাহকের স্বয়ংক্রিয় উৎপাদন লাইনে, প্রক্রিয়াটি নিম্নরূপ ছিলঃ

1. 1. 1.

      ​প্রস্তুতি ও মিশ্রণঃ A এবং B উপাদানগুলিকে কোল্ড স্টোরেজ থেকে ঘরের তাপমাত্রায় আনা হয়েছিল। তারপর সেগুলি সঠিকভাবে পরিমাপ করা হয়েছিল এবং স্বয়ংক্রিয় বিতরণ সরঞ্জাম ব্যবহার করে 1: 1 ভলিউম অনুপাতে মিশ্রিত হয়েছিল।

   2. 2.

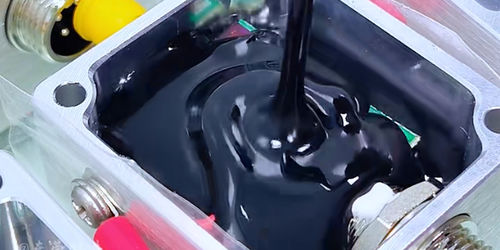

      ​প্যাটিং:সমজাতীয়ভাবে মিশ্রিত তরলটি একত্রিত উপাদানগুলিকে ধারণকারী পাওয়ার মডিউল হাউজে বিতরণ করা হয়েছিল। এর উপযুক্ত প্রবাহযোগ্যতার কারণে,উপাদানটি সহজেই সমস্ত শূন্যতা পূরণ করে এবং অতিরিক্ত ভ্যাকুয়াম ডিগ্যাসিংয়ের প্রয়োজন ছাড়াই প্রতিটি সংবেদনশীল উপাদানকে ক্যাপসুল করে (এই নির্দিষ্ট কাঠামোর জন্য).

   3. 3.

      ​নিরাময়ঃউত্পাদন দক্ষতা বাড়ানোর জন্য, মডিউলগুলিকে সম্পূর্ণভাবে শক্ত করার জন্য 70 ডিগ্রি সেলসিয়াসে 25 মিনিটের জন্য একটি চুলায় রাখা হয়েছিল। বিকল্পভাবে 25 ডিগ্রি সেলসিয়াসে 24 ঘন্টা ধরে শক্ত করা যেতে পারে,সময়সূচী নমনীয়তা প্রস্তাব.

​ফলাফল ও উপকারিতা: ​

DOWSILTM ১৭০ এর সাথে পট করার পর গ্রাহকের ৫জি পাওয়ার মডিউলগুলির পারফরম্যান্স উল্লেখযোগ্যভাবে উন্নত হয়েছে:

• • •

    ​অত্যন্ত উন্নত নির্ভরযোগ্যতা: মডিউলগুলি চাপ বা নিরোধক সমস্যার কারণে শূন্য ব্যর্থতার সাথে কঠোর তাপীয় চক্র পরীক্ষার 2000 টিরও বেশি চক্র এবং বর্ধিত আর্দ্রতা তাপ পরীক্ষা পাস করেছে।

  • •

    ​অপ্টিমাইজড তাপ ব্যবস্থাপনাঃ পাওয়ার ডিভাইসগুলির সর্বোচ্চ অপারেটিং তাপমাত্রা প্রায় 15°C হ্রাস পেয়েছে, যা পণ্যের জীবনকালের দ্বিগুণেরও বেশি হবে বলে আশা করা হচ্ছে।

  • •

    ​উৎপাদন দক্ষতা ও খরচ অপ্টিমাইজেশানঃ সরলীকৃত মিশ্রণ অনুপাত উৎপাদন ফলন উন্নত এবং মেরামতযোগ্যতা ব্যাপকভাবে বিক্রয়োত্তর সেবা খরচ হ্রাস।

  • •

    ​বাজার প্রতিযোগিতামূলকতা বৃদ্ধিঃ উচ্চ পারফরম্যান্স এবং নির্ভরযোগ্যতা মূল বিক্রয় পয়েন্ট হয়ে উঠেছে, যা গ্রাহককে একাধিক বড় 5G অবকাঠামো প্রকল্পের জন্য সফলভাবে চুক্তি সুরক্ষিত করতে সক্ষম করে।

​উপসংহার:​

এই আবেদনে, DOWSILTM 170 সিলিকন ইনক্যাপসুল্যান্ট একটি উচ্চ-কার্যকারিতা প্যাকেজিং উপাদান হিসাবে তার মূল্য নিখুঁতভাবে প্রদর্শন করেছে।এটি কেবল একটি ফিলার নয় বরং একটি গুরুত্বপূর্ণ ইঞ্জিনিয়ারিং উপাদান যা পণ্যের নির্ভরযোগ্যতা বাড়ায়, পাওয়ার ঘনত্ব, এবং দীর্ঘমেয়াদী স্থায়িত্ব এর নমনীয়তা, ভাল তাপ পরিবাহিতা, প্রক্রিয়াজাতকরণের সহজতা,এবং মেরামতযোগ্যতা এটি কঠোর অবস্থার অধীনে কাজ উচ্চ শেষ ইলেকট্রনিক সরঞ্জাম মধ্যে potting সুরক্ষা জন্য একটি আদর্শ পছন্দ করে তোলেযেমন ৫জি যোগাযোগ, শিল্প নিয়ন্ত্রণ, নতুন শক্তির যানবাহন এবং রেল পরিবহনের পাওয়ার এবং কন্ট্রোল ইউনিট।
