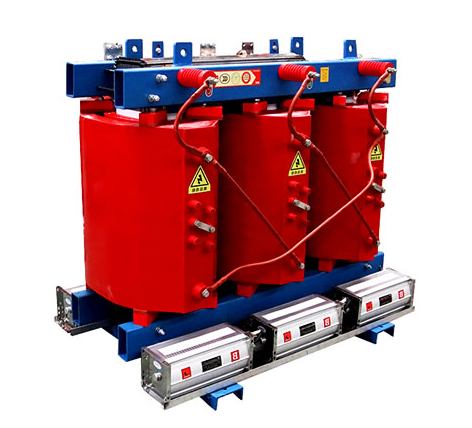

Araldite® CW 1302 / Aradur® HY 1300 voor spoorwegdroge transformatoren en inkapseling van elektrische apparatuur

met een vermogen van niet meer dan 50 Wen elektrische apparatuur voor signaleringen en metingen die op spoorwegvoertuigen is geïnstalleerd in een explosieve atmosfeer, stellen hoge eisen aan isolatie-inkapselingsmaterialenHet materiaal moet de elektrische isolatie-integriteit behouden onder langdurige thermische cyclus, moet voldoen aan de eisen inzake brandveiligheid voor spoorwegen,en de warmte die door wikkels of elektronische modules wordt gegenereerd binnen beperkte ruimtes effectief verdrijvenAls voorgevulde, oplosmiddelvrije epoxy gietinstallatie biedt Araldite® CW 1302 Resin / Aradur® HY 1300 Hardener een eigenschapsprofiel dat nauw aansluit bij deze eisen.

Het systeem werd voornamelijk geselecteerd op basis van verschillende belangrijke eigenschappen die met behulp van standaardtestmethoden zijn geverifieerd.

Thermisch is de glazen overgangstemperatuur door DSC 74 ̊76 °C, de systeemtemperatuurklasse is UL 1446 Klasse 180 (H) en de temperatuurindex is 181 °C (IEC 60216).Dit geeft aan dat gietstukken een gecertificeerde langdurige thermische verouderingsmarge hebben binnen de ontwerptemperatuurverhoging van een isolatiesysteem van klasse H.Voor tractiehulptransformatoren waarvan de wikkeltemperaturen 120°C of meer kunnen bedragen, vormt deze indeling een fundamentele veiligheidsgrens.De thermische geleidbaarheid van 0.87·0.89 W/mK ligt in het bovenste middenbereik voor gevulde epoxy-systemen en helpt bij het geleiden van warmte van het wikkelsinterieur naar oppervlakteverwijderingspaden,vertraging van de ontwikkeling van lokale hotspots.

In brandveiligheid heeft het systeem de spoorwegspecifieke certificering EN 45545-2 R22 HL2 / R23 HL3, bereikt UL 94 V0 bij een dikte van 3,0 mm en heeft een zuurstofindex (LOI) van 36,1%.Voor transformatoren van het droge type die onder het passagierscompartiment of in de carrosserie zijn gemonteerd, R22 en R23 komen overeen met verschillende materialengebruiks- en locatiegevaarlijke niveaus, terwijl HL2/HL3 aanvaardbare grenzen stelt voor rookdichtheid en rooktoxiciteit.Deze gegevens geven aan dat het materiaal niet alleen wordt beoordeeld op ontvlambaarheid, maar ook op secundair brandgevaar onder brandomstandigheden..

Elektrisch en tegen vocht is de volumeweerstand 1 × 1014 Ω·cm bij 25 °C, CTI hoger dan 600, en de waterabsorptie na 1 dag bij 23 °C is slechts 0,03 ∼ 0,05%.Een lage waterabsorptie is vooral van cruciaal belang voor spoorwegapparatuur die wordt blootgesteld aan buitenomgevingen of omgevingen met fluctuerende temperatuur en vochtigheid.De vochtopname verlaagt tegelijkertijd de volumeweerstand en verhoogt het dielectriciteitsverlies, en de lage absorptie van dit systeem ondersteunt de betrouwbaarheid van de isolatie op lange termijn.het gemengde systeem heeft een geltijd van 50 ∼75 minuten bij 40 °C en een levensduur van de pot (tijd tot 15Deze methode is in de eerste plaats gebaseerd op de methode van de productie van de vulstof, die in de eerste plaats is gebaseerd op de methode van de productie van de vulstof, en de methode van de productie van de vulstof.

In de productie wordt het systeem verwerkt door middel van vacuümgieten. De volgende parameters worden vastgesteld overeenkomstig de TDS-verwerkingsrichtlijnen en de algemene technische praktijk voor vacuümgieten.zij voeren geen eisen in buiten de TDS, maar operationeel maken de logica ervan.

Hars voorverhitting en homogenisatie.Araldite CW 1302 bevat anorganische vulstoffen die tijdens de opslag onvermijdelijk afzetten.overnachting) om de viscositeit te verminderen tot een niveau dat geschikt is voor roeren en overbrengenVoorverhitting mag niet hoger zijn dan 50 °C om nadelige effecten op de opslagstabiliteit te voorkomen.Het roeren moet de volledige diepte van de container overspannen om ervoor te zorgen dat de bodemvuller opnieuw in de vloeibare fase wordt getrokkenIn de opslagtanks van de apparatuur wordt tijdens het gieten een intermitterende, zachte agitatie gehandhaafd om te voorkomen dat de vulstof opnieuw wordt gescheiden, waardoor de meetverhouding wordt vervormd.

Mengen en ontgassen.De meting vindt plaats bij gewicht 100: 11 (hars: verharding) of bij volume 100: 19. Na grondig mengen wordt een korte ontgassing onder vacuüm van 5·10 mbar uitgevoerd.Het doel is niet alleen om macro-belletjes te verwijderen die door mechanisch mengen worden ingevoerd, maar ook om microgeluiden te elimineren die zich op de oppervlakken van de vuldeeltjes en op de interfaces van de hars­hardingsmiddelen bevinden.Voor de droge-type transformator wikkeling inkapseling, residuele holtes in gebieden van geconcentreerd elektrisch veld fungeren als initiatie plaatsen voor gedeeltelijke ontlading;het lage bubbelgehalte na ontgassing biedt een basis op materiaalniveau voor de langdurige partiële ontladingsweerstand van de wikkelingisolatie.

Casting en curing.Het ontgassingsmengsel wordt onder vacuüm of onder druk in een voorverwarmde vorm- of wikkelholte geïnjecteerd.Het door de TDS aanbevolen genezingsschema is 24 uur bij kamertemperatuur (ongeveer 25 °C) gevolgd door 6 uur bij 60 °C.De aanvankelijke gelatiestadium bij kamertemperatuur maakt het mogelijk het netwerk te vormen onder relatief lage interne spanning, terwijl de daaropvolgende 60 °C-postcuring de kruisverbinding dichter bij voltooiing brengt.met een lage krimp en een goede oppervlakteafwerkingDe minimumhardingsvoorwaarde is 48 uur bij 25 °C, van toepassing op winkels zonder verwarmingsmogelijkheid of op grote dunwandige onderdelen die zeer gevoelig zijn voor warp.De toereikendheid van de harding dient te worden bepaald op basis van de temperatuur van de glazen overgang op de daadwerkelijke gietstuk, in plaats van alleen op basis van de nominale naleving van een tijd-temperatuurprofiel., omdat verschillende gelatiegeschiedenis en kuurgeschiedenis leiden tot verschillende dwarsverbindingsdichten en eind Tg-waarden.

In potentieel explosieve atmosfeer,de inkapselingslaag van elektrische apparatuur dient om circuits die vonken of verhoogde temperaturen uit de explosieve atmosfeer kunnen veroorzaken fysiek te isolerenDe geschiktheid van het systeem voor dit scenario is het gevolg van de kruising van drie eigenschappen: ten eerste, de geharde volumeweerstand en de dielectrische sterkte (26­28 kV/mm,2 mm) zorgen voor een adequate isolatie barrière door de inkapselingTen tweede maakt de lage wateropname het ingekapselde onderdeel bestand tegen afname van de isolatieweerstand of oppervlaktelekkages veroorzaakt door vochtopname tijdens langdurig gebruik.de ontvlambaarheidsgraad UL 94 V0 en de hoge zuurstofindex verminderen het risico dat de inkapseling zelf als ontstekingsbron of vlamverspreidingspad fungeertDe TDS vermeldt expliciet "elektrische apparaten die in een explosieve omgeving werken" als kerntoepassing.en in de industriële praktijk wordt het systeem vaak beoordeeld als een epoxy-kandidaat voor ontwerpen voor ontploffingsbestendige inkapseling (Ex m).

De waarde van Araldite CW 1302 / Aradur HY 1300 in spoorwegdroge transformatoren en explosiebestendige elektrische verpakkingen ligt niet in een extreme waarde van een enkele eigenschap,Maar in de balans slaat het onder thermische klasse, brandveiligheid, elektrische isolatie, lage vochtabsorptie en een werkbaar procesvenster.UL 1446 Klasse 180 (H) en EN 45545-2 HL2/HL3 stellen door derden geverifieerde prestatiebasiswaarden vast vanuit het perspectief van langdurige thermische veroudering en brandveiligheid op de spoorwegHet vacuümgietproces vertaalt het lage vacuümpotentieel van het systeem en de stabiliteit van de dispersies van de vulstof in praktische partiële ontladingsweerstand van de wikkelisolatie.Een lage waterabsorptie en een hoge CTI zorgen voor redundantie op materiaalniveau voor lange termijn isolatiebetrouwbaarheid onder vochtige omstandigheden.Voor kleine tot middelgrote droge transformatoren en explosiebestendige elektrische modules die tegelijkertijd moeten voldoen aan de eisen inzake thermisch beheer, brandveiligheid,en elektrische isolatie binnen beperkte volumes, biedt dit systeem een inkapselingskeuze die wordt ondersteund door op standaarden gebaseerde gegevens.
