حالة تطبيق مادة Dowsil™ CN-8760 المانعة للحرارة في وحدات الطاقة الصناعية

مع تطور وحدات الطاقة الصناعية نحو كثافة طاقة عالية وتصغير الحجم، أصبحت تحديات تبديد الحرارة أكثر حدة. أصبحت مواد التغليف الموصلة حرارياً بكفاءة وموثوقية هي المفتاح لضمان التشغيل المستقر طويل الأمد للوحدات. أصبحت مادة التغليف الموصلة حرارياً Dowsil™ CN-8760 من Dow، بفضل موصليتها الحرارية الممتازة، وسهولة معالجتها، وخصائص العزل الكهربائي الموثوقة، خيارًا مثاليًا لمثل هذه التطبيقات. توضح دراسة الحالة هذه تطبيقها الناجح في وحدة طاقة عاكس صناعي جديدة.

Dowsil™ CN-8760 هي مادة تغليف موصلة حرارياً مكونة من جزأين بنسبة خلط 1:1، تعالج في درجة حرارة الغرفة أو بالحرارة لتشكيل مطاط رمادي داكن. تكمن ميزتها الأساسية في تحقيق التوازن بين أداء المعالجة الممتاز وخصائص المواد الموثوقة.

• موصلية حرارية معتدلة: بفضل موصلية حرارية تبلغ 0.66 واط/متر كلفن، فإنها توصل الحرارة المتولدة من أجهزة الطاقة (مثل IGBTs، MOSFETs) بفعالية، مما يقلل من درجة حرارة وصلة الشريحة ويعزز قدرة الوحدة على دورات الطاقة وعمر الخدمة.

• لزوجة منخفضة، قابلية تدفق جيدة: اللزوجة المختلطة هي 2850 سنتيبواز، مما يوفر قابلية تدفق جيدة لملء الهياكل الداخلية المعقدة والفجوات الصغيرة للوحدة بالكامل، وتغليف المكونات والمسامير، وتقليل احتباس الهواء.
• وقت عمل طويل: عند 25 درجة مئوية، يبلغ عمر الوعاء للمادة المختلطة 120 دقيقة، مما يوفر نافذة معالجة كافية للتوزيع اليدوي أو عمليات خط الإنتاج الآلي.
• خيارات معالجة متعددة: تدعم المعالجة في درجة حرارة الغرفة (25 درجة مئوية) ويمكن أيضًا تسريعها بالحرارة (على سبيل المثال، 40 دقيقة عند 50 درجة مئوية) لتلبية متطلبات دورة الإنتاج المختلفة.

• عزل كهربائي ممتاز: مقاومة حجمية >1E16 أوم*سم، قوة عازلة تصل إلى 33 كيلو فولت/مم، توفر حماية عزل موثوقة للدوائر عالية الجهد.
• مطاط مرن: صلابة الشاطئ أ بعد المعالجة تبلغ 52، مما يشكل مطاطًا ناعمًا يخفف بشكل فعال الإجهاد الناتج عن دورات درجة الحرارة أو الاهتزازات الميكانيكية، ويحمي المكونات الحساسة ووصلات اللحام.
• شهادة موثوقية عالية: معتمدة بتصنيف مقاومة اللهب UL 94 V-0، تلبي متطلبات السلامة لمقاومة المواد للهب في المعدات الصناعية.

• سهولة الإصلاح: على عكس مواد التغليف الصلبة، يمكن قطع المطاط السيليكوني المعالج وتقشيره بشفرة حادة، مما يسهل إعادة العمل أو الإصلاح أو استبدال المكونات للوحدات المعيبة، مما يقلل بشكل كبير من تكاليف الخردة.

تعتبر العواكس الصناعية قلب محركات المحركات. تدمج وحدات الطاقة الداخلية أجهزة تبديل متعددة عالية الجهد وعالية التيار، مما يولد حرارة كبيرة وغالبًا ما تعمل في بيئات ذات اهتزاز وتداخل كهربائي. متطلبات مواد التغليف صارمة للغاية.

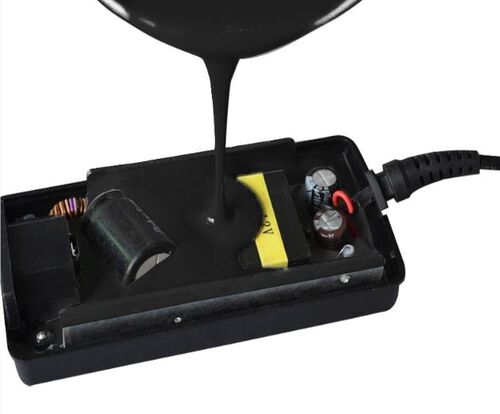

• التوصيل الحراري وانتشار الحرارة: يتم تغليف Dowsil™ CN-8760 داخل غلاف وحدة الطاقة، مما يغلف بإحكام المكونات المولدة للحرارة مثل IGBTs والصمامات الثنائية. تنقل شبكة التوصيل الحراري الخاصة بها الحرارة بسرعة من مصادر الحرارة النقطية إلى مركب التغليف، والذي يتم بعد ذلك تبديده إلى المشتت الحراري الخارجي عبر الركيزة المعدنية أو الغلاف للوحدة، مما يقلل بشكل فعال من درجة حرارة النقاط الساخنة للمكونات الحيوية. تظهر الاختبارات أنه في ظل نفس ظروف التشغيل، تكون الوحدات المغلفة بـ CN-8760 ذات درجة حرارة وصلة IGBT الأساسية أقل بحوالي 15-20 درجة مئوية من الوحدات غير المغلفة أو تلك التي تستخدم شحم حراري عادي، مما يحسن بشكل كبير قدرة الوحدة على التحميل الزائد وعمرها التشغيلي.

• مقاومة للرطوبة والغبار: تعالج لتشكيل مطاط كثيف، مما يغلق تمامًا الجزء الداخلي للوحدة، ويمنع دخول الرطوبة والغبار والغازات المسببة للتآكل. تلبي متطلبات الحماية IP67 وما فوق، وهي مناسبة للبيئات الصناعية القاسية (مثل المنسوجات، التعدين، الخزائن الخارجية).
• العزل وتحمل الجهد: تضمن قوة العزل الكهربائي العالية والمقاومة الحجمية العزل الآمن بين ناقل الجهد العالي الداخلي (حتى عدة آلاف من الفولتات) وخطوط الإشارة منخفضة الجهد أو الغلاف المعدني داخل الوحدة، مما يمنع التتبع والانهيار، ويضمن سلامة النظام.
• تخفيف ميكانيكي وامتصاص الاهتزازات: يمتص النسيج المطاطي الناعم ويوزع الإجهاد الميكانيكي الناتج عن اهتزاز تشغيل المعدات أو التأثير الخارجي، مما يحمي الأجزاء الهشة مثل الرقائق، وأسلاك الربط، ووصلات اللحام، ويحسن متانة الوحدة في البيئات المهتزة.

• مناسبة للإنتاج الآلي: نسبة الخلط 1:1 قوية ضد أخطاء نسبة الخلط، ومناسبة لمعدات القياس والخلط والتوزيع الآلية، مما يضمن اتساق الدُفعات. يتجنب عمر الوعاء الطويل خطر التجلط المبكر للمادة على خط الإنتاج.
• يقلل التكلفة الإجمالية: لا حاجة للمعالجة في درجات حرارة عالية ولفترات طويلة، مما يوفر الطاقة والوقت. تقلل سهولة الإصلاح من معدل خردة الوحدة الإجمالي بسبب عدد قليل من العيوب، مما يوفر تكلفة استخدام إجمالية أكثر فائدة.

في هذا التطبيق لوحدة طاقة عاكس صناعي، نجحت مادة التغليف الموصلة حرارياً Dowsil™ CN-8760 في معالجة تحدي تبديد الحرارة تحت كثافة تدفق حراري عالية، مع توفير عزل كهربائي ممتاز وحماية بيئية وتخفيف ميكانيكي. تتناسب قابلية معالجتها المرنة (عمر وعاء طويل، معالجة اختيارية في درجة حرارة الغرفة/بالحرارة) تمامًا مع خطوط الإنتاج الآلية الحديثة، وتوفر سهولة الإصلاح راحة كبيرة للإنتاج والصيانة بعد البيع. لا تعزز هذه المادة كثافة الطاقة والموثوقية وعمر الخدمة للمنتج النهائي فحسب، بل تساعد أيضًا المصنعين على تحسين كفاءة الإنتاج والتكلفة. بالنسبة لمختلف الأجهزة الإلكترونية التي تتطلب كلاً من الإدارة الحرارية والحماية، مثل وحدات الطاقة والمحولات والمستشعرات ووحدات التحكم الكهربائية، فإن Dowsil™ CN-8760 هو حل تغليف موثوق وعالي الأداء.
