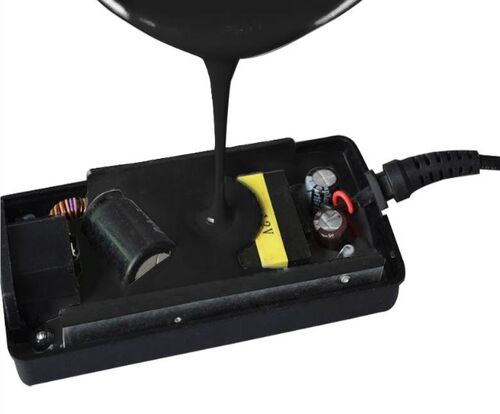

Cas d'application de l'encapsulant thermiquement conducteur Dowsil™ CN-8760 dans les modules de puissance industriels

À mesure que les modules électriques industriels évoluent vers une densité de puissance élevée et la miniaturisation, leurs défis en matière de dissipation thermique deviennent de plus en plus graves.Des matériaux de pottage thermiquement conducteurs efficaces et fiables sont devenus la clé pour assurer le fonctionnement stable à long terme des modules. DowsilTM CN-8760 Encapsulant thermiquement conducteur de Dow, avec son excellente conductivité thermique, sa facilité de traitement et ses propriétés d'isolation électrique fiables,est devenu un choix idéal pour de telles applicationsCette étude de cas détaille son application réussie dans un nouveau module de puissance d'onduleur industriel.

Dowsil TM CN-8760 est un encapsulant thermiquement conducteur à deux parties, ratio de mélange 1: 1, qui durcit à température ambiante ou avec de la chaleur pour former un élastomère gris foncé.Son principal avantage réside dans l'équilibre entre une excellente performance de traitement et des propriétés fiables des matériaux.

• Conductivité thermique modérée: avec une conductivité thermique de 0,66 W/mK, il conduit efficacement la chaleur générée par les appareils électriques (tels que les IGBT, les MOSFET),réduire la température de jonction de la puce et améliorer la capacité de cycle de puissance et la durée de vie du module.

• Faible viscosité, bonne fluidité: la viscosité mixte est de 2 850 cP, offrant une bonne fluidité pour remplir complètement les structures internes complexes et les petits trous du module, encapsulant les composants et les broches,et de réduire le piégeage de l'air.
• Longue durée de travail: à 25°C, la durée de vie du pot du matériau mélangé est de 120 minutes, ce qui offre une large fenêtre de traitement pour la distribution manuelle ou les opérations automatisées de la ligne de production.
• Options de durcissement multiples: Prend en charge le durcissement à température ambiante (25°C) et peut également être accéléré thermiquement (par exemple, 40 minutes à 50°C) pour répondre aux différentes exigences du cycle de production.

• Excellente isolation électrique: résistivité volumique > 1E16 ohm*cm, résistance diélectrique jusqu'à 33 kV/mm, fournissant une protection d'isolation fiable pour les circuits haute tension.
• Élastomère flexible: Shore durci La dureté est de 52, formant un élastomère doux qui tamponne efficacement les contraintes causées par les cycles de température ou les vibrations mécaniques,la protection des composants sensibles et des joints de soudure.
• Certification de fiabilité élevée: certifiée UL 94 V-0 pour la classification des flammes, répondant aux exigences de sécurité en matière de résistance à la flamme des matériaux dans les équipements industriels.

• Facilité de réparation: contrairement aux matériaux rigides pour les pots, l'élastomère de caoutchouc de silicone durci peut être coupé et pelé avec une lame tranchante, facilitant le retrait, la réparation,ou remplacement de composants de modules défectueux, ce qui réduit considérablement les coûts de ferraille.

Les onduleurs industriels sont le noyau des entraînements moteurs.générant une chaleur importante et fonctionnant souvent dans des environnements à vibrations et à interférences électriquesLes exigences relatives aux matériaux de poterie sont extrêmement strictes.

• Conduction thermique et diffusion de chaleur: Dowsil TM CN-8760 est placé à l'intérieur du boîtier du module d'alimentation, encapsulant étroitement les composants générateurs de chaleur tels que les IGBT et les diodes.Son réseau de conduction thermique transfère rapidement la chaleur des sources de chaleur ponctuelles à travers le composé de poterie, qui est ensuite dissipé vers le dissipateur de chaleur externe via le substrat ou le boîtier métallique du module, réduisant ainsi efficacement la température des points chauds des composants critiques.Les essais montrent que, dans les mêmes conditions de fonctionnement,, les modules revêtus de CN-8760 ont une température de jonction IGBT du noyau environ 15-20 °C inférieure à celle des modules non revêtus ou utilisant une graisse thermique ordinaire,amélioration significative de la capacité de surcharge et de la fiabilité à long terme du module.

• Résistant à l'humidité et à la poussière: Cure pour former un élastomère dense, scellant complètement l'intérieur du module, empêchant l'entrée d'humidité, de poussière et de gaz corrosifs.Il répond aux exigences de protection IP67 et supérieures, adapté aux environnements industriels difficiles (tels que le textile, l'exploitation minière, les armoires extérieures).
• Isolation et résistance à la tension: High dielectric strength and volume resistivity ensure safe isolation between the internal high-voltage busbar (up to several thousand volts) and low-voltage signal lines or metal housing within the module, empêchant le suivi et la panne, et assurant la sécurité du système.
• tamponage mécanique et amortissement des vibrations: la texture élastomérique douce absorbe et disperse les contraintes mécaniques résultant des vibrations du fonctionnement de l'équipement ou des chocs extérieurs,protéger les pièces fragiles telles que les copeaux, des fils de liaison et des joints de soudure, améliorant la durabilité du module dans des environnements vibrants.

• Convient pour la production automatisée: le rapport de mélange 1:1 est robuste contre les erreurs de ratio de mélange, adapté aux équipements de mesure, de mélange et de distribution automatiques, garantissant la cohérence du lot.La longue durée de conservation des pots évite le risque de gélification prématurée du matériau sur la chaîne de production.
• Réduit le coût global: pas besoin de durcissement à haute température et à longue durée, économisant de l'énergie et du temps.offrant un coût global d'utilisation plus avantageux.

Dans cette application pour un module de puissance d'onduleur industriel, DowsilTM CN-8760 Encapsulant thermiquement conducteur a réussi à relever le défi de la dissipation thermique sous haute densité de flux de chaleur,tout en fournissant une excellente isolation électrique, la protection de l'environnement et le tamponnage mécanique. Sa flexibilité de traitement (longue durée de vie du pot, température ambiante/curage thermique optionnel) s'accorde parfaitement avec les lignes de production automatisées modernes,et sa réparabilité offre une grande commodité pour la production et la maintenance après-venteCe matériau améliore non seulement la densité de puissance, la fiabilité et la durée de vie du produit final, mais aide également les fabricants à optimiser l'efficacité et le coût de la production.Pour divers appareils électroniques nécessitant à la fois une gestion thermique et une protection, tels que les modules d'alimentation, les adaptateurs, les capteurs et les unités de commande électrique, Dowsil TM CN-8760 est une solution de mise en pot fiable à haute performance.
