Caso de aplicación del encapsulante Dowsil™ CN-8760 con conductividad térmica en módulos de potencia industrial

A medida que los módulos de potencia industriales se desarrollan hacia una alta densidad de potencia y miniaturización, sus desafíos de disipación térmica se vuelven cada vez más severos. Los materiales de encapsulación termoconductores eficientes y confiables se han convertido en la clave para garantizar la operación estable a largo plazo de los módulos. El Encapsulante Termoconductor Dowsil™ CN-8760 de Dow, con su excelente conductividad térmica, procesabilidad conveniente y propiedades confiables de aislamiento eléctrico, se ha convertido en una opción ideal para tales aplicaciones. Este estudio de caso detalla su aplicación exitosa en un nuevo módulo de potencia de inversor industrial.

Dowsil™ CN-8760 es un encapsulante termoconductor de dos partes, con una relación de mezcla de 1:1, que cura a temperatura ambiente o con calor para formar un elastómero de color gris oscuro. Su ventaja principal radica en el equilibrio entre un excelente rendimiento de procesamiento y propiedades de material confiables.

• Conductividad Térmica Moderada: Con una conductividad térmica de 0.66 W/mK, conduce eficazmente el calor generado por dispositivos de potencia (como IGBTs, MOSFETs), reduciendo la temperatura de unión del chip y mejorando la capacidad de ciclo de potencia y la vida útil del módulo.

• Baja viscosidad, buena fluidez: La viscosidad mezclada es de 2,850 cP, ofreciendo buena fluidez para llenar completamente las estructuras internas complejas y los pequeños huecos del módulo, encapsulando componentes y pines, y reduciendo la atrapamiento de aire.
• Largo tiempo de trabajo: A 25°C, la vida útil en el recipiente del material mezclado es de hasta 120 minutos, proporcionando una ventana de procesamiento amplia para dispensación manual u operaciones de línea de producción automatizada.
• Múltiples opciones de curado: Admite curado a temperatura ambiente (25°C) y también puede ser acelerado por calor (por ejemplo, 40 minutos a 50°C) para cumplir con diferentes requisitos de ciclo de producción.

• Excelente aislamiento eléctrico: Resistividad volumétrica >1E16 ohm*cm, resistencia dieléctrica de hasta 33 kV/mm, proporcionando protección de aislamiento confiable para circuitos de alto voltaje.
• Elastómero flexible: La dureza Shore A curada es de 52, formando un elastómero blando que amortigua eficazmente el estrés causado por ciclos de temperatura o vibraciones mecánicas, protegiendo componentes sensibles y uniones de soldadura.
• Certificación de alta fiabilidad: Certificado con clasificación de inflamabilidad UL 94 V-0, cumpliendo los requisitos de seguridad para la retardancia de llama de materiales en equipos industriales.

• Facilidad de Reparación: A diferencia de los materiales de encapsulación rígidos, el elastómero de caucho de silicona curado se puede cortar y pelar con una cuchilla afilada, facilitando la reelaboración, reparación o reemplazo de componentes de módulos defectuosos, reduciendo significativamente los costos de desperdicio.

Los inversores industriales son el núcleo de los variadores de motor. Los módulos de potencia en su interior integran múltiples dispositivos de conmutación de alto voltaje y alta corriente, generando calor significativo y operando a menudo en entornos con vibración e interferencia eléctrica. Los requisitos para los materiales de encapsulación son extremadamente estrictos.

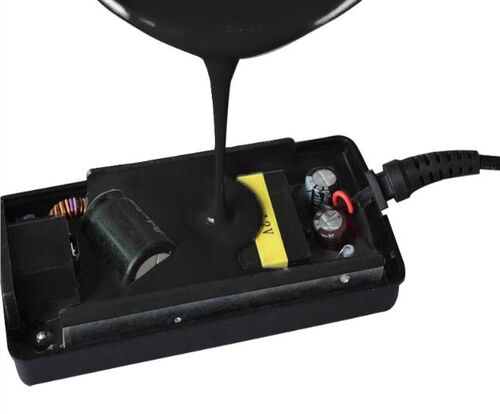

• Conducción térmica y disipación de calor: Dowsil™ CN-8760 se encapsula dentro de la carcasa del módulo de potencia, encapsulando estrechamente componentes generadores de calor como IGBTs y diodos. Su red de conducción térmica transfiere rápidamente el calor de las fuentes de calor puntuales a través del compuesto de encapsulación, que luego se disipa al disipador de calor externo a través del sustrato metálico o la carcasa del módulo, reduciendo eficazmente la temperatura del punto caliente de los componentes críticos. Las pruebas muestran que bajo las mismas condiciones de operación, los módulos encapsulados con CN-8760 tienen una temperatura de unión IGBT central aproximadamente 15-20°C más baja que los módulos sin encapsular o aquellos que utilizan grasa térmica ordinaria, mejorando significativamente la capacidad de sobrecarga y la fiabilidad a largo plazo del módulo.

• A prueba de humedad y polvo: Cura para formar un elastómero denso, sellando completamente el interior del módulo, evitando la entrada de humedad, polvo y gases corrosivos. Cumple con los requisitos de protección IP67 y superiores, adecuado para entornos industriales hostiles (por ejemplo, textil, minería, gabinetes exteriores).
• Aislamiento y resistencia al voltaje: La alta resistencia dieléctrica y la resistividad volumétrica garantizan un aislamiento seguro entre la barra colectora interna de alto voltaje (hasta varios miles de voltios) y las líneas de señal de bajo voltaje o la carcasa metálica dentro del módulo, previniendo el rastreo y la ruptura, y garantizando la seguridad del sistema.
• Amortiguación mecánica y absorción de vibraciones: La textura elastomérica blanda absorbe y dispersa el estrés mecánico de la vibración de operación del equipo o el impacto externo, protegiendo partes frágiles como chips, cables de unión y uniones de soldadura, mejorando la durabilidad del módulo en entornos vibratorios.

• Adecuado para producción automatizada: La relación de mezcla 1:1 es robusta contra errores en la relación de mezcla, adecuada para equipos automáticos de dosificación, mezcla y dispensación, asegurando la consistencia del lote. La larga vida útil en el recipiente evita el riesgo de gelificación prematura del material en la línea de producción.
• Reduce el costo total: No es necesario un curado a alta temperatura y larga duración, ahorrando energía y tiempo. La excelente reparabilidad reduce la tasa general de desperdicio de módulos debido a un pequeño número de defectos, ofreciendo un costo de uso total más ventajoso.

En esta aplicación para un módulo de potencia de inversor industrial, el Encapsulante Termoconductor Dowsil™ CN-8760 abordó con éxito el desafío de disipación térmica bajo alta densidad de flujo de calor, al tiempo que proporcionó un excelente aislamiento eléctrico, protección ambiental y amortiguación mecánica. Su procesabilidad flexible (larga vida útil en el recipiente, curado opcional a temperatura ambiente/calor) se adapta perfectamente a las líneas de producción automatizadas modernas, y su reparabilidad ofrece una gran comodidad para la producción y el mantenimiento postventa. Este material no solo mejora la densidad de potencia, la fiabilidad y la vida útil del producto final, sino que también ayuda a los fabricantes a optimizar la eficiencia de producción y los costos. Para diversos dispositivos electrónicos que requieren tanto gestión térmica como protección, como módulos de potencia, adaptadores, sensores y unidades de control eléctrico, Dowsil™ CN-8760 es una solución de encapsulación fiable de alto rendimiento.
