産業用パワーモジュールにおけるDowsi l™ CN-8760 熱伝導性封止材の応用事例

産業用パワーモジュールは、高電力密度化と小型化が進むにつれて、熱放散の課題がますます深刻になっています。効率的で信頼性の高い熱伝導性ポッティング材は、モジュールの長期安定動作を確保するための鍵となっています。Dow社のDOWSIL™ CN-8760 熱伝導性封止材は、優れた熱伝導性、容易な加工性、信頼性の高い電気絶縁特性により、このような用途に理想的な選択肢となっています。本ケーススタディでは、新しい産業用インバータパワーモジュールへのその成功裏な応用について詳述します。

DOWSIL™ CN-8760は、2液性、1:1混合比の熱伝導性封止材で、室温または加熱により硬化してダークグレーのエラストマーを形成します。そのコアとなる利点は、優れた加工性能と信頼性の高い材料特性のバランスにあります。

• 適度な熱伝導性：熱伝導率0.66 W/mKで、パワーデバイス（IGBT、MOSFETなど）が発生する熱を効果的に伝導し、チップ接合温度を低下させ、モジュールのパワーサイクリング能力と寿命を向上させます。

• 低粘度、良好な流動性：混合粘度は2,850 cPで、良好な流動性を提供し、モジュールの複雑な内部構造や微細な隙間を完全に充填し、部品やピンを封止し、気泡の混入を低減します。
• 長い作業時間：25℃で、混合材料のポットライフは120分と長く、手作業でのディスペンスや自動生産ラインでの作業に十分な加工ウィンドウを提供します。
• 複数の硬化オプション：室温硬化（25℃）に対応し、加熱促進硬化（例：50℃で40分）も可能で、異なる生産サイクル要件に対応します。

• 優れた電気絶縁性：体積抵抗率 >1E16 ohm*cm、絶縁破壊電圧は最大33 kV/mmで、高電圧回路に信頼性の高い絶縁保護を提供します。
• 柔軟なエラストマー：硬化後のショアA硬度は52で、温度サイクルや機械的振動による応力を効果的に緩衝するソフトなエラストマーを形成し、敏感な部品やはんだ接合を保護します。
• 高信頼性認証：UL 94 V-0難燃性分類認証を取得しており、産業機器における材料の難燃性に関する安全要件を満たしています。

• 容易な修理：硬化後のシリコーンゴムエラストマーは、硬質のポッティング材とは異なり、鋭利な刃物で切断・剥離できるため、不良モジュールの rework、修理、部品交換が容易になり、スクラップコストを大幅に削減できます。

産業用インバータは、モータ駆動の心臓部です。内部のパワーモジュールは、複数の高電圧・大電流スイッチングデバイスを統合しており、大きな熱を発生させ、振動や電気的干渉のある環境で動作することがよくあります。ポッティング材に対する要求は非常に厳格です。

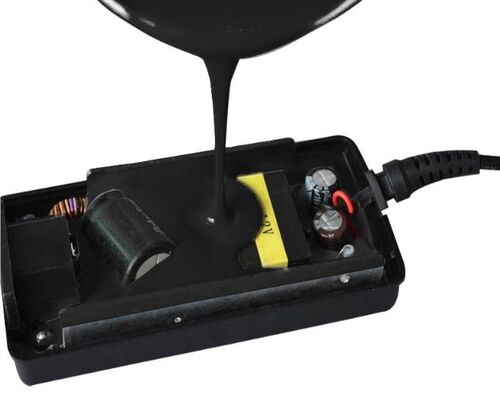

• 熱伝導と放熱：DOWSIL™ CN-8760はパワーモジュールハウジング内にポッティングされ、IGBTやダイオードなどの発熱部品を密閉します。その熱伝導ネットワークは、点状の熱源からポッティングコンパウンド全体に熱を迅速に伝達し、その後、モジュールの金属基板またはハウジングを介して外部ヒートシンクに放散され、重要部品のホットスポット温度を効果的に低減します。テストによると、同じ動作条件下で、CN-8760でポッティングされたモジュールは、ポッティングされていないモジュールや通常の熱伝導グリースを使用したモジュールと比較して、コアIGBTの接合温度が約15〜20℃低くなり、モジュールの過負荷能力と長期信頼性が大幅に向上します。

• 防湿・防塵：硬化すると緻密なエラストマーを形成し、モジュール内部を完全に密閉し、湿気、ほこり、腐食性ガスの侵入を防ぎます。IP67以上の保護等級要件を満たし、過酷な産業環境（例：繊維、鉱業、屋外キャビネット）に適しています。
• 絶縁と耐電圧：高い絶縁破壊電圧と体積抵抗率により、モジュール内の高電圧バスバー（数千ボルトまで）と低電圧信号線または金属ハウジングとの間の安全な分離を確保し、トラッキングや絶縁破壊を防ぎ、システムの安全性を確保します。
• 機械的緩衝と振動減衰：ソフトなエラストマー質感は、機器の動作振動や外部からの衝撃による機械的応力を吸収・分散し、チップ、ボンディングワイヤ、はんだ接合などの壊れやすい部品を保護し、振動環境でのモジュールの耐久性を向上させます。

• 自動生産に適しています：1:1の混合比は、混合比のエラーに対して堅牢であり、自動計量・混合・ディスペンス装置に適しており、バッチの一貫性を保証します。長いポットライフは、生産ラインでの材料の早期ゲル化のリスクを回避します。
• 全体コストの削減：高温・長時間の硬化が不要で、エネルギーと時間を節約できます。優れた修理性により、少数の欠陥によるモジュール全体のスクラップ率が低下し、全体的な使用コストがより有利になります。

産業用インバータパワーモジュールへのこの応用において、DOWSIL™ CN-8760 熱伝導性封止材は、高熱流束密度下での熱放散の課題を成功裏に解決すると同時に、優れた電気絶縁性、環境保護、機械的緩衝を提供しました。その柔軟な加工性（長いポットライフ、室温/加熱硬化オプション）は、最新の自動生産ラインに完全に適合し、その修理性は、生産およびアフターサービスのメンテナンスに大きな利便性を提供します。この材料は、最終製品の電力密度、信頼性、寿命を向上させるだけでなく、メーカーの生産効率とコストの最適化にも役立ちます。パワーモジュール、アダプタ、センサー、電気制御ユニットなど、熱管理と保護の両方が必要なさまざまな電子デバイスにとって、DOWSIL™ CN-8760は信頼性の高い高性能ポッティングソリューションです。
