Applicazione del sigillante termoconduttivo Dowsil™ CN-8760 nei moduli di potenza industriali

Man mano che i moduli di alimentazione industriale si evolvono verso l'alta densità di potenza e la miniaturizzazione, le loro sfide di dissipazione termica diventano sempre più gravi.I materiali di imballaggio termicamente conduttivi efficienti e affidabili sono diventati la chiave per garantire il funzionamento stabile a lungo termine dei moduli. DowsilTM CN-8760 Encapsulante termicamente conduttivo di Dow, con la sua eccellente conduttività termica, conveniente lavorabilità e affidabili proprietà di isolamento elettrico,è diventata la scelta ideale per tali applicazioniQuesto caso di studio illustra la sua applicazione con successo in un nuovo modulo di potenza di inverter industriale.

DowsilTM CN-8760 è un encapsulante termicamente conduttivo in due parti, in rapporto di miscela 1:1, che si cura a temperatura ambiente o con il calore per formare un elastomero grigio scuro.Il suo vantaggio principale risiede nell'equilibrio tra eccellenti prestazioni di lavorazione e proprietà materiali affidabili.

• Conduttività termica moderata: con una conduttività termica di 0,66 W/mK, conduce efficacemente il calore generato dai dispositivi di alimentazione (come IGBT, MOSFET),riducendo la temperatura di giunzione del chip e migliorando la capacità di ciclo di potenza e la durata di vita del modulo.

• Bassa viscosità, buona fluidità: la viscosità mista è di 2.850 cP, offrendo una buona fluidità per riempire completamente le strutture interne complesse e i piccoli vuoti del modulo, compresi i componenti e i pin,e ridurre il blocco dell'aria.
• Lungo tempo di lavoro: a 25°C, la durata della pentola del materiale misto è fino a 120 minuti, fornendo un ampio periodo di lavorazione per la distribuzione manuale o le operazioni automatizzate della linea di produzione.
• Opzioni di indurimento multiple: supporta l'indurimento a temperatura ambiente (25°C) e può anche essere accelerato dal calore (ad esempio, 40 minuti a 50°C) per soddisfare i diversi requisiti del ciclo di produzione.

• Eccellente isolamento elettrico: resistività di volume > 1E16 ohm*cm, resistenza dielettrica fino a 33 kV/mm, che fornisce una protezione isolante affidabile per i circuiti ad alta tensione.
• Elastomero flessibile: Shore rinforzato La durezza è di 52, formando un elastomero morbido che tampona efficacemente lo stress causato da cicli di temperatura o vibrazioni meccaniche,protezione dei componenti sensibili e delle giunzioni di saldatura.
• Certificazione di alta affidabilità: UL 94 V-0 classificazione di fiamma certificata, soddisfa i requisiti di sicurezza per la resistenza alle fiamme dei materiali nelle attrezzature industriali.

• Facilità di riparazione: a differenza dei materiali rigidi per la lavorazione del vaso, l'elastomero di gomma di silicone rinforzato può essere tagliato e sbucciato con una lama affilata, facilitando il rifacimento, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, la riparazione, lao sostituzione di componenti di moduli difettosi, riducendo significativamente i costi di rottamazione.

Gli inverter industriali sono il nucleo degli azionamenti del motore.che generano calore significativo e spesso operano in ambienti con vibrazioni e interferenze elettricheLe prescrizioni relative ai materiali di impostazione sono estremamente rigorose.

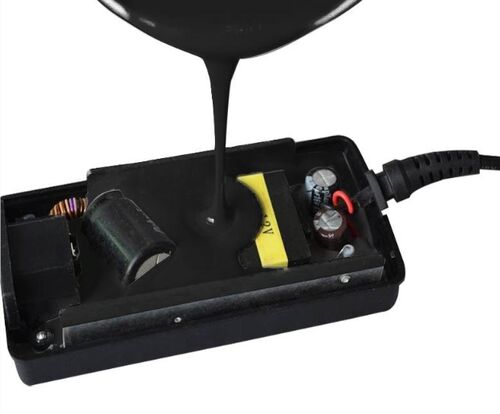

• Conduzione termica e diffusione del calore: Dowsil TM CN-8760 è inserito all'interno dell'alloggiamento del modulo di alimentazione, che incapsula strettamente i componenti generatori di calore come IGBT e diodi.La sua rete di conduzione termica trasferisce rapidamente il calore dalle fonti di calore punti a tutto il composto di potteria, che viene quindi dissipato nel dissipatore termico esterno tramite il substrato metallico o l'alloggiamento del modulo, riducendo efficacemente la temperatura dei punti critici.Le prove hanno dimostrato che, nelle stesse condizioni di esercizio,, i moduli contenenti il prodotto CN-8760 hanno una temperatura di giunzione IGBT del nucleo di circa 15-20°C inferiore a quella dei moduli non contenenti il prodotto o di quelli che utilizzano il normale grasso termico,miglioramento significativo della capacità di sovraccarico e dell'affidabilità a lungo termine del modulo.

• Proof di umidità e polvere: Cure per formare un elastomero denso, sigillando completamente l'interno del modulo, impedendo l'ingresso di umidità, polvere e gas corrosivi.Risponde ai requisiti di protezione IP67 e superiori, adatto a ambienti industriali difficili (ad esempio, tessile, miniere, armadi esteriori).
• Isolamento e resistenza alla tensione: High dielectric strength and volume resistivity ensure safe isolation between the internal high-voltage busbar (up to several thousand volts) and low-voltage signal lines or metal housing within the module, prevenendo il tracciamento e il guasto e garantendo la sicurezza del sistema.
• tamponamento meccanico e ammortizzazione delle vibrazioni: la struttura elastomerica morbida assorbe e disperde lo sforzo meccanico da vibrazioni di funzionamento dell'apparecchiatura o da impatti esterni,proteggere le parti fragili come i chip, fili di legame e giunti di saldatura, migliorando la durata del modulo in ambienti vibranti.

• Adatto per la produzione automatizzata: il rapporto di miscelazione 1:1 è robusto contro gli errori del rapporto di miscelazione, adatto per apparecchiature di misurazione, miscelazione e distribuzione automatiche, garantendo la consistenza del lotto.La lunga durata della pentola evita il rischio di gelatazione precoce del materiale sulla linea di produzione.
• Riduce il costo complessivo: non è necessario curare ad alta temperatura e a lunga durata, risparmiando energia e tempo.offrendo un costo complessivo di utilizzo più vantaggioso.

In questa applicazione per un modulo di potenza di inverter industriale, DowsilTM CN-8760 Thermally Conductive Encapsulant ha risolto con successo la sfida della dissipazione termica in condizioni di elevata densità di flusso di calore,fornendo allo stesso tempo un eccellente isolamento elettricoLa sua flessibilità di lavorazione (lunga durata della pentola, cura a temperatura ambiente/calore opzionale) si adatta perfettamente alle moderne linee di produzione automatizzate,e la sua riparabilità offre una grande convenienza per la produzione e la manutenzione post-venditaQuesto materiale non solo migliora la densità di potenza, l'affidabilità e la durata del prodotto finale, ma aiuta anche i produttori a ottimizzare l'efficienza e i costi di produzione.Per vari dispositivi elettronici che richiedono sia la gestione termica che la protezione, come moduli di alimentazione, adattatori, sensori e unità di controllo elettrici, Dowsil TM CN-8760 è una soluzione di potting affidabile ad alte prestazioni.
