Studi Kasus Aplikasi Dowsil™ CN-8760 Enkapsulan Konduktif Termal dalam Modul Daya Industri

Seiring perkembangan modul daya industri menuju kepadatan daya tinggi dan miniaturisasi, tantangan pembuangan panasnya menjadi semakin parah. Material pot konduktif termal yang efisien dan andal telah menjadi kunci untuk memastikan operasi modul yang stabil dalam jangka panjang. Encapsulant Konduktif Termal Dowsil™ CN-8760 dari Dow, dengan konduktivitas termal yang sangat baik, kemudahan proses, dan sifat isolasi listrik yang andal, telah menjadi pilihan ideal untuk aplikasi semacam itu. Studi kasus ini merinci aplikasinya yang berhasil dalam modul daya inverter industri baru.

Dowsil™ CN-8760 adalah encapsulant konduktif termal dua bagian dengan rasio pencampuran 1:1 yang mengeras pada suhu ruangan atau dengan panas untuk membentuk elastomer abu-abu gelap. Keunggulan intinya terletak pada keseimbangan kinerja pemrosesan yang sangat baik dengan sifat material yang andal.

• Konduktivitas Termal Moderat: Dengan konduktivitas termal 0,66 W/mK, material ini secara efektif menghantarkan panas yang dihasilkan oleh perangkat daya (seperti IGBT, MOSFET), mengurangi suhu sambungan chip dan meningkatkan kemampuan siklus daya serta masa pakai modul.

• Viskositas rendah, aliran baik: Viskositas campuran adalah 2.850 cP, menawarkan aliran yang baik untuk mengisi sepenuhnya struktur internal yang kompleks dan celah kecil modul, mengenkapsulasi komponen dan pin, serta mengurangi penangkapan udara.
• Waktu kerja yang lama: Pada 25°C, masa pakai campuran (pot life) adalah 120 menit, memberikan jendela pemrosesan yang cukup untuk operasi pengeluaran manual atau lini produksi otomatis.
• Opsi pengerasan ganda: Mendukung pengerasan suhu ruangan (25°C) dan juga dapat dipercepat dengan panas (misalnya, 40 menit pada 50°C) untuk memenuhi persyaratan siklus produksi yang berbeda.

• Isolasi listrik yang sangat baik: Resistivitas volume >1E16 ohm*cm, kekuatan dielektrik hingga 33 kV/mm, memberikan perlindungan isolasi yang andal untuk sirkuit tegangan tinggi.
• Elastomer fleksibel: Kekerasan Shore A setelah mengeras adalah 52, membentuk elastomer lunak yang secara efektif meredam tegangan yang disebabkan oleh siklus termal atau getaran mekanis, melindungi komponen sensitif dan sambungan solder.
• Sertifikasi keandalan tinggi: Tersertifikasi klasifikasi tahan api UL 94 V-0, memenuhi persyaratan keselamatan untuk ketahanan api material dalam peralatan industri.

• Kemudahan Perbaikan: Berbeda dengan material pot kaku, elastomer karet silikon yang mengeras dapat dipotong dan dikupas dengan pisau tajam, memfasilitasi pengerjaan ulang, perbaikan, atau penggantian komponen modul yang rusak, secara signifikan mengurangi biaya barang cacat.

Inverter industri adalah inti dari penggerak motor. Modul daya di dalamnya mengintegrasikan beberapa perangkat switching tegangan tinggi, arus tinggi, menghasilkan panas yang signifikan dan sering beroperasi di lingkungan dengan getaran dan interferensi listrik. Persyaratan untuk material pot sangat ketat.

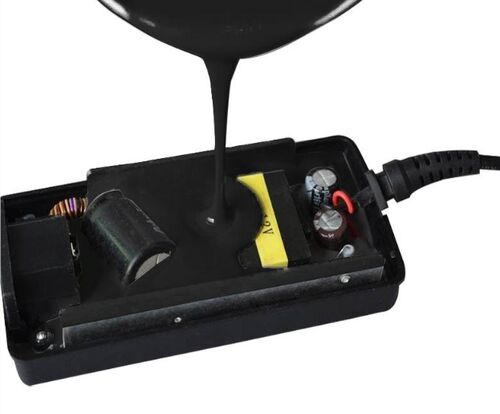

• Konduksi termal dan penyebaran panas: Dowsil™ CN-8760 dipot di dalam rumah modul daya, mengenkapsulasi komponen penghasil panas seperti IGBT dan dioda secara rapat. Jaringan konduksi termalnya dengan cepat mentransfer panas dari sumber panas titik ke seluruh senyawa pot, yang kemudian disebarkan ke heatsink eksternal melalui substrat logam atau rumah modul, secara efektif mengurangi suhu hotspot komponen kritis. Pengujian menunjukkan bahwa dalam kondisi operasi yang sama, modul yang dipot dengan CN-8760 memiliki suhu sambungan IGBT inti sekitar 15-20°C lebih rendah daripada modul yang tidak dipot atau yang menggunakan gemuk termal biasa, secara signifikan meningkatkan kemampuan beban berlebih modul dan keandalan jangka panjang.

• Tahan lembab dan debu: Mengeras membentuk elastomer padat, menyegel sepenuhnya bagian dalam modul, mencegah masuknya kelembaban, debu, dan gas korosif. Memenuhi persyaratan perlindungan IP67 ke atas, cocok untuk lingkungan industri yang keras (misalnya, tekstil, pertambangan, kabinet luar ruangan).
• Isolasi dan ketahanan tegangan: Kekuatan dielektrik dan resistivitas volume yang tinggi memastikan isolasi yang aman antara busbar tegangan tinggi internal (hingga ribuan volt) dan jalur sinyal tegangan rendah atau rumah logam di dalam modul, mencegah pelacakan dan kerusakan, serta memastikan keselamatan sistem.
• Perendaman mekanis dan peredaman getaran: Tekstur elastomer yang lunak menyerap dan menyebarkan tegangan mekanis dari getaran operasi peralatan atau benturan eksternal, melindungi bagian yang rapuh seperti chip, kawat ikatan, dan sambungan solder, meningkatkan daya tahan modul di lingkungan yang bergetar.

• Cocok untuk produksi otomatis: Rasio pencampuran 1:1 kuat terhadap kesalahan rasio pencampuran, cocok untuk peralatan pengukur, pencampur, dan pengeluaran otomatis, memastikan konsistensi batch. Masa pakai campuran yang lama menghindari risiko gelasi dini material di lini produksi.
• Mengurangi biaya keseluruhan: Tidak perlu pengerasan suhu tinggi, durasi lama, menghemat energi dan waktu. Kemudahan perbaikan yang sangat baik mengurangi tingkat barang cacat modul secara keseluruhan karena sejumlah kecil cacat, menawarkan biaya penggunaan keseluruhan yang lebih menguntungkan.

Dalam aplikasi untuk modul daya inverter industri ini, Dowsil™ CN-8760 Encapsulant Konduktif Termal berhasil mengatasi tantangan pembuangan panas di bawah kepadatan fluks panas tinggi, sekaligus memberikan isolasi listrik, perlindungan lingkungan, dan perendaman mekanis yang sangat baik. Kemudahan prosesnya yang fleksibel (masa pakai campuran yang lama, pengerasan suhu ruangan/panas opsional) sangat cocok dengan lini produksi otomatis modern, dan kemudahan perbaikannya menawarkan kenyamanan besar untuk produksi dan pemeliharaan purna jual. Material ini tidak hanya meningkatkan kepadatan daya, keandalan, dan masa pakai produk akhir, tetapi juga membantu produsen mengoptimalkan efisiensi produksi dan biaya. Untuk berbagai perangkat elektronik yang membutuhkan manajemen termal dan perlindungan, seperti modul daya, adaptor, sensor, dan unit kontrol elektronik, Dowsil™ CN-8760 adalah solusi pot berkinerja tinggi yang andal.
