Endüstriyel Güç Modülünde Dowsil™ CN-8760 Termal Olarak İletken Kapsülleyicinin Uygulama Örneği

Endüstriyel güç modülleri yüksek güç yoğunluğuna ve minyatürleşmeye doğru geliştikçe, ısı dağılımı zorlukları giderek daha ciddi hale geliyor.Verimli ve güvenilir termal olarak iletken kaplama malzemeleri, modüllerin uzun süreli istikrarlı çalışmasını sağlamak için anahtar haline geldiDow's Dowsil TM CN-8760 Termal İletilebilir Kapsülan, mükemmel termal iletkenliği, uygun işleme kabiliyeti ve güvenilir elektrik yalıtım özellikleriyle,Bu tür uygulamalar için ideal bir seçim haline geldiBu vaka çalışması, yeni bir endüstriyel inverter güç modülünde başarılı bir şekilde uygulanmasını ayrıntılı şekilde anlatıyor.

Dowsil TM CN-8760, oda sıcaklığında veya sıcaklıkta sert gri bir elastomer oluşturmak için sertleşen iki bölümlü, 1:1 karışım oranı termal olarak iletken bir kapsülandır.Temel avantajı, mükemmel işleme performansının güvenilir malzeme özellikleriyle dengelenmesindedir..

• Orta derecede ısı iletkenliği: 0,66 W/mK ısı iletkenliği ile, güç cihazları (IGBT, MOSFET gibi) tarafından üretilen ısıyı etkili bir şekilde iletir.Çip bağlantı sıcaklığını azaltmak ve modülün güç döngüsü kabiliyetini ve kullanım ömrünü artırmak.

• Düşük viskozluk, iyi akışkanlık: Karışık viskozluk 2.850 cP'dir, karmaşık iç yapıları ve modülün küçük boşluklarını, bileşenleri ve pinleri kapsalanan küçük boşlukları tamamen doldurmak için iyi akışkanlık sunar.ve hava sıkışmasını azaltmak.
• Uzun çalışma süresi: 25 °C'de, karışık malzemenin kazan ömrü 120 dakikaya kadar uzar ve manuel dağıtım veya otomatik üretim hattı işlemleri için geniş bir işleme penceresi sağlar.
• Çoklu sertleştirme seçenekleri: Oda sıcaklığında (25 °C) sertleştirmeyi destekler ve aynı zamanda farklı üretim döngüsü gereksinimlerini karşılamak için ısı hızlandırılabilir (örneğin, 50 °C'de 40 dakika).

• Mükemmel elektrik yalıtımı: Hacim direnci > 1E16 ohm*cm, 33 kV/mm'ye kadar olan dielektrik kuvveti, yüksek voltajlı devreler için güvenilir yalıtım koruması sağlar.
• Esnek elastomer: Sertleştirilmiş Kıyısı Sertliği 52, sıcaklık döngüsünden veya mekanik titreşimden kaynaklanan gerginliği etkili bir şekilde tamponlayan yumuşak bir elastomer oluşturur.hassas bileşenleri ve lehimli eklemleri korumak.
• Yüksek güvenilirlik sertifikası: UL 94 V-0 alev sınıflandırması sertifikalı, endüstriyel ekipmanlarda malzeme alev gerilemesi için güvenlik gereksinimlerini karşılamaktadır.

• Onarım kolaylığı: Sert kaplama malzemelerinin aksine, sert silikon kauçuk elastomeri kesilebilir ve keskin bir bıçakla soyulabilir, yeniden işleme, onarım,veya arızalı modüllerin bileşen değiştirilmesi, hurda maliyetlerini önemli ölçüde düşürüyor.

Endüstriyel invertörler motor sürücülerinin çekirdeğidir. İçindeki güç modülleri birden fazla yüksek voltajlı, yüksek akımlı anahtar cihazını entegre eder.önemli miktarda ısı üreten ve sıklıkla titreşim ve elektrikli müdahale ortamlarında çalışanÇömlek malzemeleri için gereksinimler son derece sıkı.

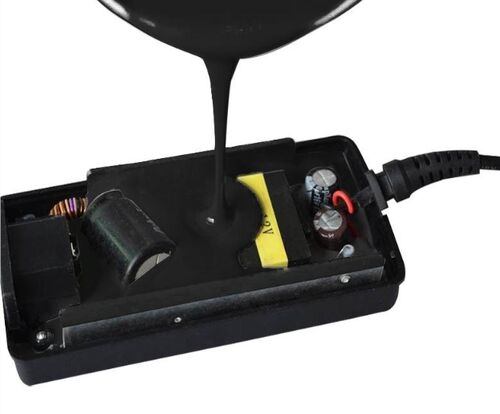

• Isı iletkenliği ve ısı yayımı: Dowsil TM CN-8760, güç modülü evinin içine yerleştirilmiştir ve IGBT'ler ve diyotlar gibi ısı üreten bileşenleri sıkı bir şekilde kapsar.Sıcaklık iletme ağı, nokta ısı kaynaklarından ısıyı potlama bileşimi boyunca hızlı bir şekilde aktarır, daha sonra modülün metal substratı veya koruması aracılığıyla dış ısı alıcıya dağıtılır ve kritik bileşenlerin sıcak noktası sıcaklığını etkili bir şekilde azaltır.Testler aynı çalışma koşullarında, CN-8760 ile kaplanmış modüllerin çekirdek IGBT bağlantı sıcaklığı, kaplanmamış modüllerden veya sıradan termal yağ kullananlardan yaklaşık 15-20 °C daha düşüktür.Modülün aşırı yükleme kapasitesini ve uzun vadeli güvenilirliğini önemli ölçüde geliştirmek.

• Nem ve toz geçirmez: yoğun bir elastomer oluşturmak için kalınlaştırılır, modülün içini tamamen mühürler, nemin, tozun ve koroziv gazların girmesini önler.IP67 ve üstü koruma derecesi gereksinimlerini karşılar, zorlu endüstriyel ortamlar için uygundur (örneğin tekstil, madencilik, açık hava dolapları).
• İzolasyon ve voltaj dayanıklılığı: High dielectric strength and volume resistivity ensure safe isolation between the internal high-voltage busbar (up to several thousand volts) and low-voltage signal lines or metal housing within the module, takip ve arıza önlemek ve sistem güvenliğini sağlamak.
• Mekanik tamponlama ve titreşim amortizasyonu: Yumuşak elastomerik dokusu, ekipman çalışma titreşiminden veya harici etkiden kaynaklanan mekanik stresleri emiyor ve dağıtıyor.Çipler gibi kırılgan parçaları korumak, bağ telleri ve lehimli eklemler, modülün titreşimli ortamlarda dayanıklılığını arttırır.

• Otomatik üretim için uygundur: 1: 1 karışım oranı karıştırma oranı hatalarına karşı sağlamdır, otomatik ölçüm, karıştırma ve dağıtım ekipmanları için uygundur ve parti tutarlılığını sağlar.Uzun kazan ömrü, üretim hattındaki malzemenin erken dondurma riskinden kaçınır.
• Toplam maliyeti azaltır: Yüksek sıcaklıkta, uzun süreli sertleştirmeye gerek yoktur, enerji ve zaman tasarrufu sağlar. Mükemmel onarım, az sayıda kusur nedeniyle toplam modül hurdaya oranını azaltır,Daha avantajlı bir genel kullanım maliyeti sunuyor.

Endüstriyel bir inverter güç modülü için bu uygulamada, Dowsil TM CN-8760 Isı İletici Kapsülan, yüksek ısı akış yoğunluğu altında ısı dağılımı zorluğunu başarıyla ele aldı.Aynı zamanda mükemmel bir elektrik yalıtımı sağlarken, çevre koruması ve mekanik tamponlama. Esnek işleme yeteneği (uzun kazan ömrü, isteğe bağlı oda sıcaklığı / ısı iyileştirme) modern otomatik üretim hatlarına mükemmel bir şekilde eşleşir,ve onarılabilirliği üretim ve satış sonrası bakım için büyük bir kolaylık sağlarBu malzeme sadece son ürünün güç yoğunluğunu, güvenilirliğini ve kullanım ömrünü artırmakla kalmaz, aynı zamanda üreticilerin üretim verimliliğini ve maliyetini optimize etmelerine yardımcı olur.Hem ısı yönetimi hem de koruma gerektiren çeşitli elektronik cihazlar içinDowsil TM CN-8760, güç modülleri, adaptörler, sensörler ve elektrikli kontrol üniteleri gibi güvenilir yüksek performanslı bir potlama çözümüdür.
