Caso di applicazione del rivestimento DowsilTM 3140 RTV nella protezione dei moduli di sensori dell'elettronica di consumo

Con l'elevata integrazione e la miniaturizzazione dei dispositivi intelligenti, vari sensori interni (come i sensori di temperatura e umidità, i sensori di gas, i sensori di pressione) affrontano minacce come la condensazione, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere, la polvere,,DowsilTM 3140 RTV Coating, in una sola parte, a temperatura ambiente, con elevata fluidità, rivestimento in silicone trasparente,fornisce uno strato protettivo sottile e affidabile per componenti elettronici di precisioneQuesto caso di studio illustra la sua applicazione con successo su un modulo di sensori per un dispositivo di monitoraggio ambientale domestico intelligente.

DowsilTM 3140 è un rivestimento in silicone vulcanizzante a temperatura ambiente (RTV) di una sola parte, trasparente a leggermente offuscato.e si cura assorbendo l'umidità dall'aria per formare un elastomero flessibileI suoi principali vantaggi sono l'eccellente semplicità di lavorazione, le prestazioni di protezione complete e le affidabili certificazioni industriali.

Le caratteristiche principali sono:

1. Semplicità di elaborazione eccezionale:
   • Una parte, senza necessità di miscelazione: pronta per l'uso, eliminando eventuali errori di miscelazione e rifiuti associati a materiali a due parti, semplificando il processo di produzione.
   • Cure a temperatura ambiente: Cure a temperatura ambiente (25°C) e umidità relativa del 30-80%, eliminando la necessità di forni di riscaldamento, risparmiando energia e investimenti di attrezzature.
   • Buona fluidità: viscosità moderata (34.400 cP) con buone caratteristiche di flusso e autolivello, che gli consente di coprire facilmente componenti complessi, perni,con una lunghezza massima non superiore a 50 mm,, formando un rivestimento protettivo uniforme che riduce bolle e vuoti.
   • Accelerazione termica facoltativa: per accelerare il ciclo della linea di produzione, si può utilizzare un riscaldamento lieve al di sotto di 60 °C per accelerare il processo di indurimento, migliorando l'efficienza della produzione.
2. Protezione affidabile e prestazioni elettriche:
   • Protezione ambientale completa: il rivestimento in gomma di silicone flessibile rinforzata blocca efficacemente l'umidità, la polvere, la muffa e la maggior parte delle atmosfere chimiche,prevenzione della corrosione del circuito e dei cortocircuiti, particolarmente adatto a componenti sensibili alla corrosione.
   • Eccellente isolamento elettrico: elevata resistività di volume (2.1 x 1014 ohm*cm) e elevata resistenza dielettrica (385 volt/mil o 15 kV/mm) forniscono una protezione isolante affidabile per circuiti ad alta tensione o ad alta densità, impedendo il tracciamento.
   • Buffer di sforzo meccanico: Cured Shore Durezza A 31.6, con un allungamento fino al 419%, che lo rende un materiale molto morbido ed elastico.Assorbe e disperde efficacemente le vibrazioni e le sollecitazioni di espansione/contrazione termica generate durante il funzionamento o il trasporto del dispositivo, proteggendo i delicati giunti di saldatura e i microcomponenti.
3. Certificazioni e caratteristiche aggiuntive di tipo industriale:
   • Conformità industriale: UL 94 V-1 classificazione di fiamma certificata, soddisfa i requisiti di sicurezza di base per l'elettronica di consumo.adatti ad applicazioni commerciali e industriali con severi requisiti di affidabilità.
   • Indicatore ultravioletto (UV): il prodotto contiene un indicatore UV che fluoresce sotto la luce UV,facilitare l'ispezione rapida e accurata dell'integrità e dell'uniformità della copertura del rivestimento durante l'ispezione ottica manuale o automatizzata (AOI), garantendo che non vengano mancati posti e migliorando il controllo della qualità della produzione.

I dispositivi di monitoraggio ambientale domestici intelligenti (come i monitor della qualità dell'aria, i termoigrometri intelligenti) integrano in genere vari chip di sensori di precisione.Questi sensori devono essere esposti direttamente all'aria ambiente per la misurazione, tuttavia i circuiti interni devono essere protetti dai danni causati da umidità elevata (ad esempio ambienti di bagno), condensazione o tracce di gas corrosivi nell'aria (ad esempio fumi da cucina,agenti di pulizia volatili)Le tradizionali confezioni pesanti o le carcasse sigillate possono influenzare la velocità e la precisione della risposta dei sensori, mentre la protezione da rivestimento sottile fornita da DowsilTM 3140 risolve perfettamente questa contraddizione.

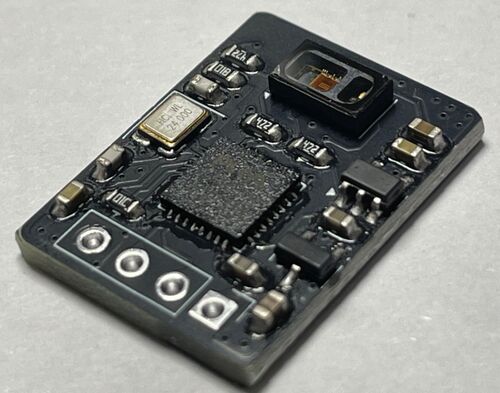

1. rivestimento di precisione selettiva:Dopo l'assemblaggio del modulo del sensore PCB, DowsilTM 3140 viene distribuito o spruzzato con precisione su aree che richiedono protezione, come circuiti analoga front-end, microprocessori, resistori e condensatori,utilizzando un ago di distribuzione o apparecchiature di spruzzatura di precisione, evitando al contempo le zone sensibili di rilevamento degli elementi sensori stessi (ad esempio l'entrata d'aria di un sensore di gas,la finestra aperta di un sensore di temperatura e umidità)La sua buona fluidità garantisce che il rivestimento copra uniformemente i perni e i piccoli spazi tra i componenti, formando un film protettivo senza saldature.
2. Ottenere protezioni multiple:
   • Protezione dall'umidità e dalla condensazione: nelle stagioni umide o in ambienti soggetti a condensazione a causa di grandi differenze di temperatura (ad esempio, spostarsi da una stanza climatizzata all'aperto),il rivestimento impedisce efficacemente all'umidità di condensarsi sulla superficie del PCB per formare un film acqueo, evitando cortocircuiti e migrazione elettrochimica delle tracce di metallo, garantendo letture stabili dei sensori a lungo termine.
   • Protezione contro i gas chimici corrosivi: per i dispositivi che controllano la qualità dell'aria in cucina o che si trovano in ambienti di nuova ristrutturazione, il rivestimento può bloccare le tracce di gas corrosivi come il solfuro di idrogeno,biossido di zolfo, e formaldeide nell'aria da tracce di rame del circuito di corrosione e giunti di saldatura, prolungando la durata del modulo.
   • Isolamento elettrico e garanzia della sicurezza:Le elevate proprietà isolanti del rivestimento garantiscono un isolamento sicuro tra le linee di segnale a bassa tensione e le linee di alimentazione o di comunicazione a potenza potenzialmente superiore all'interno del moduloLa certificazione UL 94 V-1 conferma la classificazione di sicurezza complessiva del prodotto finale.
3. Ottimizzazione della produzione e garanzia della qualità:
   • Miglioramento dell'efficienza produttiva: le caratteristiche di trattamento a temperatura ambiente a una sola parte semplificano il processo produttivo, eliminando la necessità di attrezzature di miscelazione e deariazione o di grandi forni di trattamento.L'operazione della linea di produzione è semplice e facile da imparareIl tempo libero da attacchi è di circa 116 minuti, fornendo ampio tempo per il funzionamento e l'ispezione.
   • Garantire la qualità del rivestimento: la funzione di indicatore UV consente l'ispezione online al 100%.gli operatori o i sistemi AOI possono identificare immediatamente se il rivestimento copre completamente le aree previste, se lo spessore del rivestimento è uniforme e se vi sono punti mancanti o aree troppo sottili, migliorando notevolmente l'affidabilità del processo e la consistenza del prodotto.
4. Disegno sottile e leggero, senza impatto sulle prestazioni:Il rivestimento formato è sottile e uniforme, senza avere un impatto significativo sulle caratteristiche di risposta degli elementi sensori (ad esempio ostacolando la diffusione dei gas o il trasferimento di calore),mentre la sua consistenza morbida non impone alcuna sollecitazione meccanica sui componenti sensibili, in perfetto equilibrio tra le esigenze di "protezione" e di "funzione di rilevamento".

In questo caso, DowsilTM 3140 RTV Coating ha fornito con successo una protezione critica per il modulo sensore di un dispositivo intelligente di monitoraggio ambientale.e elevate caratteristiche di fluidità hanno notevolmente semplificato il processo di produzione e ridotto gli investimenti in attrezzatureIl rivestimento formato fornisce un'eccellente protezione contro l'umidità, la corrosione e l'isolamento elettrico e, a causa della sua natura sottile e morbida, riduce al minimo le interferenze con le prestazioni del sensore.La funzione di indicatore UV integrata fornisce un metodo di controllo intuitivo e affidabile per la qualità della produzione. per applicazioni che richiedono una protezione con rivestimento sottile, quali elettronica di consumo, schede di controllo industriali e moduli elettronici per l'automobile,DowsilTM 3140 è una soluzione protettiva eccellente che combina efficienza, affidabilità e facilità d'uso.
