소비자 전자 센서 모듈 보호에서 DowsilTM 3140 RTV 코팅의 적용 사례

스마트 기기의 고집적화 및 소형화 추세에 따라, 다양한 내부 센서(온습도 센서, 가스 센서, 압력 센서 등)는 복잡하고 가변적인 환경에서 응축, 먼지, 화학 부식 등의 위협에 직면하고 있습니다. Dowsil™ 3140 RTV 코팅은 1액형, 상온 경화, 고유동성, 투명 실리콘 코팅으로서 정밀 전자 부품에 얇고 신뢰할 수 있는 보호층을 제공하여 이러한 응용 분야에 이상적인 선택입니다. 본 사례 연구는 스마트 홈 환경 모니터링 장치의 센서 모듈에 성공적으로 적용된 사례를 상세히 설명합니다.

Dowsil™ 3140은 1액형, 투명 또는 약간 흐릿한 상온 가황(RTV) 실리콘 코팅입니다. 혼합이 필요 없으며 바로 사용할 수 있고, 공기 중의 습기를 흡수하여 유연한 엘라스토머를 형성하며 경화됩니다. 핵심 장점은 뛰어난 공정 단순성, 포괄적인 보호 성능, 신뢰할 수 있는 산업 인증에 있습니다.

주요 특징은 다음과 같습니다:

1. 탁월한 공정 단순성:
   • 1액형, 혼합 불필요: 바로 사용할 수 있어 2액형 재료와 관련된 잠재적인 혼합 비율 오류 및 폐기물을 제거하고 생산 공정을 단순화합니다.
   • 상온 경화: 상온(25°C) 및 30-80% 상대 습도에서 경화되므로 가열 오븐이 필요 없어 에너지 및 장비 투자를 절약합니다.
   • 우수한 유동성: 중간 점도(34,400 cP)와 우수한 흐름 및 자체 레벨링 특성을 갖추고 있어 인쇄 회로 기판(PCB)의 복잡한 부품, 핀 및 솔더 조인트를 쉽게 덮어 기포와 보이드가 줄어든 균일한 보호 코팅을 형성합니다.
   • 선택적 열 가속: 생산 라인 주기를 단축하기 위해 60°C 미만의 약한 가열을 사용하여 경화 공정을 가속화하여 생산 효율성을 향상시킬 수 있습니다.
2. 신뢰할 수 있는 보호 및 전기 성능:
   • 포괄적인 환경 보호: 경화된 유연한 실리콘 고무 코팅은 습기, 먼지, 곰팡이 및 대부분의 화학 대기를 효과적으로 차단하여 회로 부식 및 단락을 방지하며, 특히 부식에 민감한 부품에 적합합니다.
   • 우수한 전기 절연: 높은 체적 저항률(2.1 x 10¹⁴ 옴*cm)과 높은 절연 파괴 강도(385 볼트/밀 또는 15 kV/mm)는 고전압 또는 고밀도 회로에 대한 신뢰할 수 있는 절연 보호를 제공하여 트래킹을 방지합니다.
   • 기계적 응력 완충: 경화된 쇼어 A 경도는 31.6이며 신장률은 419%로 매우 부드럽고 탄성이 뛰어난 재료입니다. 장치 작동 또는 운송 중에 발생하는 진동 및 열팽창/수축 응력을 효과적으로 흡수하고 분산시켜 섬세한 솔더 조인트 및 마이크로 부품을 보호합니다.
3. 산업 표준 인증 및 추가 기능:
   • 산업 규정 준수: UL 94 V-1 난연 등급 인증을 받아 소비자 전자 제품의 기본 안전 요구 사항을 충족합니다. 또한 IPC-CC-830B, MIL-I-46058C 및 MIL-A-46146 표준을 준수하여 엄격한 신뢰성 요구 사항이 있는 상업 및 산업 응용 분야에 적합합니다.
   • 자외선(UV) 지시약: 제품에는 UV 광 아래에서 형광을 발하는 UV 지시약이 포함되어 있어 수동 또는 자동 광학 검사(AOI) 중에 코팅 적용 범위의 완전성 및 균일성을 빠르고 정확하게 검사할 수 있어 누락된 부분을 방지하고 생산 품질 관리를 향상시킵니다.

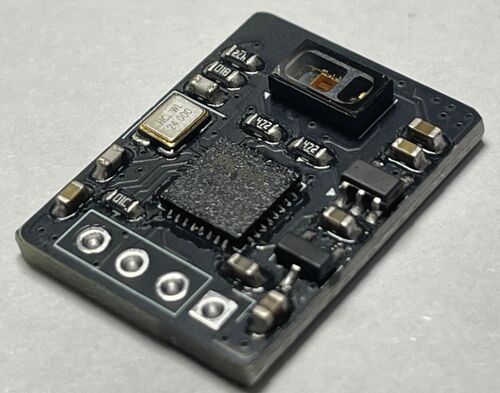

스마트 홈 환경 모니터링 장치(공기 질 측정기, 스마트 온습도계 등)는 일반적으로 다양한 정밀 센서 칩을 통합합니다. 이러한 센서는 측정을 위해 주변 공기에 직접 노출되어야 하지만, 내부 회로는 높은 습도(예: 욕실 환경), 응축 또는 공기 중의 미량 부식성 가스(예: 주방 연기, 세제 휘발성 물질)로 인한 손상으로부터 보호되어야 합니다. 전통적인 두꺼운 포팅 또는 밀봉 하우징은 센서 응답 속도와 정확도에 영향을 미칠 수 있지만, Dowsil™ 3140이 제공하는 얇은 코팅 보호는 이러한 모순을 완벽하게 해결합니다.

1. 선택적 정밀 코팅:센서 모듈 PCB가 조립된 후, Dowsil™ 3140은 디스펜싱 니들 또는 정밀 스프레이 장비를 사용하여 아날로그 프론트 엔드 회로, 마이크로프로세서, 저항기, 커패시터와 같이 보호가 필요한 영역에 정밀하게 디스펜싱되거나 스프레이됩니다. 동시에 센서 요소 자체의 민감한 감지 영역(예: 가스 센서의 공기 흡입구, 온도 및 습도 센서의 개방 창)은 피합니다. 우수한 유동성은 코팅이 핀과 작은 부품 간격을 고르게 덮어 끊김 없는 보호 필름을 형성하도록 보장합니다.
2. 다중 보호 달성:
   • 습기 및 응축 방지: 습한 계절이나 큰 온도 차이로 인한 응축이 발생하기 쉬운 환경(예: 에어컨 실내에서 실외로 이동)에서 코팅은 습기가 PCB 표면에 응축되어 수막을 형성하는 것을 효과적으로 방지하여 회로 단락 및 금속 트레이스의 전기화학적 이동을 방지하고 장기간 안정적인 센서 판독을 보장합니다.
   • 부식성 화학 가스 보호: 주방 공기 질을 모니터링하거나 새로 개조된 방에 배치된 장치의 경우, 코팅은 공기 중의 황화수소, 이산화황, 포름알데히드와 같은 미량 부식성 가스가 회로 구리 트레이스와 솔더 조인트를 부식시키는 것을 방지하여 모듈 수명을 연장합니다.
   • 전기 절연 및 안전 보장: 코팅의 높은 절연 특성은 모듈 내부의 저전압 신호선과 잠재적으로 더 높은 전압의 전원 또는 통신선 간의 안전한 절연을 보장합니다. UL 94 V-1 인증은 최종 제품의 전반적인 안전 등급을 지원합니다.
3. 생산 최적화 및 품질 보증:
   • 생산 효율성 향상: 1액형, 상온 경화 특성은 생산 공정을 단순화하여 혼합 및 탈기 장비 또는 대형 경화 오븐이 필요 없습니다. 생산 라인 작업은 간단하고 배우기 쉽습니다. 비점착 시간은 약 116분으로 작업 및 검사에 충분한 시간을 제공합니다.
   • 코팅 품질 보증: UV 지시약 기능으로 100% 온라인 검사가 가능합니다. UV 광 아래에서 작업자 또는 AOI 시스템은 코팅이 의도된 영역을 완전히 덮었는지, 코팅 두께가 균일한지, 누락된 부분이나 너무 얇은 영역이 있는지 즉시 식별할 수 있어 공정 신뢰성과 제품 일관성을 크게 향상시킵니다.
4. 얇고 가벼운 디자인, 성능에 영향 없음:형성된 코팅은 얇고 균일하여 센서 요소의 응답 특성(예: 가스 확산 또는 열 전달 방해)에 큰 영향을 미치지 않으며, 부드러운 질감은 민감한 부품에 기계적 응력을 가하지 않아 "보호"와 "감지 기능"의 요구 사항을 완벽하게 균형 잡습니다.

이 사례에서 Dowsil™ 3140 RTV 코팅은 스마트 환경 모니터링 장치의 센서 모듈에 중요한 보호 기능을 성공적으로 제공했습니다. 1액형, 상온 경화 및 고유동성 특성은 생산 공정을 크게 단순화하고 장비 투자를 줄였습니다. 형성된 코팅은 우수한 습기, 부식 및 전기 절연 보호를 제공하며, 얇고 부드러운 특성으로 인해 센서 자체 성능에 대한 간섭을 최소화합니다. 내장된 UV 지시약 기능은 생산 품질을 위한 직관적이고 신뢰할 수 있는 검사 방법을 제공합니다. 소비자 전자 제품, 산업 제어 보드, 자동차 전자 모듈과 같이 얇은 코팅 보호가 필요한 응용 분야의 경우, Dowsil™ 3140은 효율성, 신뢰성 및 사용 편의성을 결합한 탁월한 보호 솔루션입니다.
