Anwendungsfall von Dowsil™ 3140 RTV-Beschichtung zum Schutz von Sensormodulen in Unterhaltungselektronik

Angesichts der hohen Integration und Miniaturisierung von Smart Devices sind verschiedene interne Sensoren (wie Temperatur- und Feuchtigkeitssensoren, Gassensoren, Drucksensoren) in komplexen und variablen Umgebungen Bedrohungen wie Kondensation, Staub und chemischer Korrosion ausgesetzt. Dowsil™ 3140 RTV-Beschichtung, eine einkomponentige, bei Raumtemperatur härtende, hochfließfähige, klare Silikonbeschichtung, bietet eine dünne und zuverlässige Schutzschicht für präzise elektronische Komponenten und ist somit eine ideale Wahl für solche Anwendungen. Diese Fallstudie beschreibt ihre erfolgreiche Anwendung auf einem Sensormodul für ein Smart-Home-Umgebungsüberwachungsgerät.

Dowsil™ 3140 ist eine einkomponentige, von klar bis leicht trüb reichende, bei Raumtemperatur vulkanisierende (RTV) Silikonbeschichtung. Sie erfordert kein Mischen, ist gebrauchsfertig und härtet durch Aufnahme von Feuchtigkeit aus der Luft zu einem flexiblen Elastomer aus. Ihre Kernvorteile liegen in der hervorragenden Verarbeitungsfreundlichkeit, der umfassenden Schutzleistung und den zuverlässigen Branchenzertifizierungen.

Hauptmerkmale umfassen:

1. Hervorragende Verarbeitungsfreundlichkeit:
   • Einkomponentig, kein Mischen erforderlich: Gebrauchsfertig, wodurch potenzielle Mischfehler und Abfall bei zweikomponentigen Materialien entfallen und der Produktionsprozess vereinfacht wird.
   • Aushärtung bei Raumtemperatur: Härtet bei Raumtemperatur (25 °C) und 30-80 % relativer Luftfeuchtigkeit aus, wodurch Heizöfen überflüssig werden und Energie sowie Investitionen in Geräte gespart werden.
   • Gute Fließfähigkeit: Moderate Viskosität (34.400 cP) mit guter Fließ- und Selbstnivellierungsfähigkeit, wodurch sie komplexe Komponenten, Pins und Lötstellen auf Leiterplatten (PCBs) leicht bedecken kann und eine gleichmäßige Schutzschicht bildet, die Blasen und Hohlräume reduziert.
   • Optionale Wärmeaktivierung: Um den Produktionszyklus zu beschleunigen, kann eine milde Erwärmung unter 60 °C verwendet werden, um den Härtungsprozess zu beschleunigen und die Produktionseffizienz zu verbessern.
2. Zuverlässiger Schutz und elektrische Leistung:
   • Umfassender Umweltschutz: Die ausgehärtete flexible Silikonkautschukbeschichtung blockiert effektiv Feuchtigkeit, Staub, Schimmel und die meisten chemischen Atmosphären und verhindert Korrosion von Schaltkreisen und Kurzschlüsse, besonders geeignet für korrosionsanfällige Komponenten.
   • Hervorragende elektrische Isolierung: Hoher spezifischer Durchgangswiderstand (2,1 x 10¹⁴ Ohm*cm) und hohe Durchschlagsfestigkeit (385 Volt/mil oder 15 kV/mm) bieten zuverlässigen Isolationsschutz für Hochspannungs- oder dicht gepackte Schaltungen und verhindern Kriechströme.
   • Pufferung mechanischer Spannungen: Die ausgehärtete Shore-A-Härte beträgt 31,6, mit einer Bruchdehnung von bis zu 419 %, was sie zu einem sehr weichen und elastischen Material macht. Sie absorbiert und verteilt effektiv Vibrations- und thermische Ausdehnungs-/Kontraktionsspannungen, die während des Betriebs oder Transports des Geräts entstehen, und schützt empfindliche Lötstellen und Mikrokomponenten.
3. Branchenstandard-Zertifizierungen und zusätzliche Funktionen:
   • Branchenkonformität: UL 94 V-1 Flammenklassifizierung zertifiziert, erfüllt grundlegende Sicherheitsanforderungen für Unterhaltungselektronik. Konform mit den Standards IPC-CC-830B, MIL-I-46058C und MIL-A-46146, geeignet für kommerzielle und industrielle Anwendungen mit strengen Zuverlässigkeitsanforderungen.
   • Ultraviolett (UV)-Indikator: Das Produkt enthält einen UV-Indikator, der unter UV-Licht fluoresziert und eine schnelle und genaue Inspektion der Vollständigkeit und Gleichmäßigkeit der Beschichtung während der manuellen oder automatisierten optischen Inspektion (AOI) erleichtert, wodurch fehlende Stellen vermieden und die Produktionsqualitätskontrolle verbessert wird.

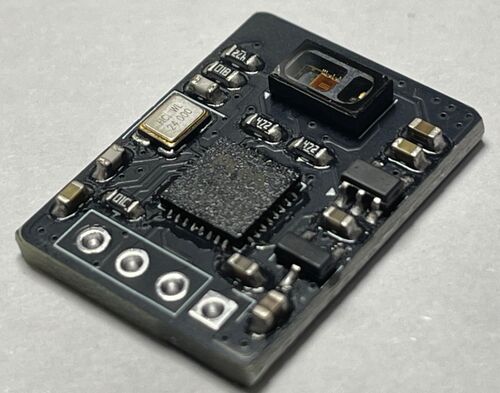

Smart-Home-Umgebungsüberwachungsgeräte (wie Luftqualitätsmonitore, intelligente Thermo-Hygrometer) integrieren typischerweise verschiedene Präzisionssensorchips. Diese Sensoren müssen für die Messung direkt der Umgebungsluft ausgesetzt sein, während die internen Schaltkreise vor Schäden durch hohe Luftfeuchtigkeit (z. B. Badezimmerumgebungen), Kondensation oder Spuren korrosiver Gase in der Luft (z. B. Küchenschwaden, flüchtige Reinigungsmittel) geschützt werden müssen. Traditionelle schwere Vergussmassen oder abgedichtete Gehäuse können die Ansprechgeschwindigkeit und Genauigkeit des Sensors beeinträchtigen, während die dünne Beschichtung von Dowsil™ 3140 diesen Widerspruch perfekt löst.

1. Selektive Präzisionsbeschichtung:Nach der Montage der Sensor-Modul-Leiterplatte wird Dowsil™ 3140 präzise auf die schutzbedürftigen Bereiche wie analoge Front-End-Schaltungen, Mikroprozessoren, Widerstände und Kondensatoren aufgetragen oder gesprüht, entweder mit einer Dosiernadel oder Präzisionssprühgeräten, wobei die empfindlichen Sensorbereiche der Sensorelemente selbst (z. B. der Lufteinlass eines Gassensors, das offene Fenster eines Temperatur- und Feuchtigkeitssensors) vermieden werden. Seine gute Fließfähigkeit sorgt dafür, dass die Beschichtung Pins und kleine Lücken zwischen Komponenten gleichmäßig bedeckt und einen nahtlosen Schutzfilm bildet.
2. Erreichung mehrerer Schutzmaßnahmen:
   • Feuchtigkeits- und kondensationsbeständig: In feuchten Jahreszeiten oder Umgebungen, die aufgrund großer Temperaturunterschiede zu Kondensation neigen (z. B. beim Wechsel von einem klimatisierten Raum nach draußen), verhindert die Beschichtung wirksam, dass sich Feuchtigkeit auf der Leiterplattenoberfläche niederschlägt und einen Wasserfilm bildet, wodurch Kurzschlüsse und elektrochemische Migration von Metallspuren vermieden und eine langfristig stabile Sensorablesung gewährleistet wird.
   • Schutz vor korrosiven chemischen Gasen: Bei Geräten, die die Küchenluftqualität überwachen oder in neu renovierten Räumen aufgestellt werden, kann die Beschichtung Spuren korrosiver Gase wie Schwefelwasserstoff, Schwefeldioxid und Formaldehyd in der Luft blockieren, um die Kupferspuren und Lötstellen der Schaltung vor Korrosion zu schützen und die Lebensdauer des Moduls zu verlängern.
   • Elektrische Isolierung und Sicherheitsgewährleistung: Die hohen Isolationseigenschaften der Beschichtung gewährleisten eine sichere Trennung zwischen Niederspannungssignalleitungen und potenziell höher spannungsführenden Strom- oder Kommunikationsleitungen im Modul. Die UL 94 V-1 Zertifizierung unterstützt die allgemeine Sicherheitsbewertung des Endprodukts.
3. Optimierung der Produktion und Qualitätssicherung:
   • Verbesserung der Produktionseffizienz: Die einkomponentige, bei Raumtemperatur härtende Eigenschaft vereinfacht den Produktionsprozess und macht Misch- und Entgasungsgeräte oder große Härteöfen überflüssig. Der Betrieb der Produktionslinie ist einfach und leicht zu erlernen. Die klebfreie Zeit beträgt etwa 116 Minuten, was ausreichend Zeit für Betrieb und Inspektion bietet.
   • Gewährleistung der Beschichtungsqualität: Die UV-Indikatorfunktion ermöglicht eine 100%ige Online-Inspektion. Unter UV-Licht können Bediener oder AOI-Systeme sofort erkennen, ob die Beschichtung die vorgesehenen Bereiche vollständig abdeckt, ob die Beschichtungsdicke gleichmäßig ist und ob es fehlende oder zu dünne Stellen gibt, was die Prozesszuverlässigkeit und Produktkonsistenz erheblich verbessert.
4. Dünnes und leichtes Design, keine Beeinträchtigung der Leistung: Die gebildete Beschichtung ist dünn und gleichmäßig und beeinträchtigt die Ansprecheigenschaften von Sensorelementen (z. B. durch Behinderung der Gasdiffusion oder Wärmeübertragung) nicht wesentlich, während ihre weiche Textur keine mechanische Belastung für empfindliche Komponenten darstellt und somit die Bedürfnisse nach "Schutz" und "Sensorfunktion" perfekt ausbalanciert.

In diesem Fall bot die Dowsil™ 3140 RTV-Beschichtung erfolgreich einen kritischen Schutz für das Sensormodul eines intelligenten Umgebungsüberwachungsgeräts. Ihre einkomponentige, bei Raumtemperatur härtende und hochfließfähige Eigenschaft vereinfachte den Produktionsprozess erheblich und reduzierte die Geräteinvestitionen. Die gebildete Beschichtung bietet hervorragenden Feuchtigkeits-, Korrosions- und elektrischen Isolationsschutz und minimiert gleichzeitig aufgrund ihrer dünnen und weichen Beschaffenheit die Beeinträchtigung der Sensorleistung selbst. Die integrierte UV-Indikatorfunktion bietet eine intuitive und zuverlässige Inspektionsmethode für die Produktionsqualität. Für Anwendungen, die eine dünne Beschichtung erfordern, wie z. B. in der Unterhaltungselektronik, auf industriellen Steuerplatinen und in elektronischen Automobilmodulen, ist Dowsil™ 3140 eine ausgezeichnete Schutzlösung, die Effizienz, Zuverlässigkeit und Benutzerfreundlichkeit kombiniert.
