Ứng dụng của Keo Phủ Dowsil™ 3140 RTV trong Bảo vệ Mô-đun Cảm biến Điện tử Tiêu dùng

Với sự tích hợp cao và thu nhỏ của các thiết bị thông minh, nhiều cảm biến bên trong (như cảm biến nhiệt độ và độ ẩm, cảm biến khí, cảm biến áp suất) phải đối mặt với các mối đe dọa như ngưng tụ, bụi và ăn mòn hóa học trong môi trường phức tạp và biến đổi. Dowsil™ 3140 RTV Coating, với vai trò là lớp phủ silicone một thành phần, đóng rắn ở nhiệt độ phòng, có độ chảy cao, trong suốt, cung cấp một lớp bảo vệ mỏng và đáng tin cậy cho các linh kiện điện tử chính xác, làm cho nó trở thành một lựa chọn lý tưởng cho các ứng dụng như vậy. Nghiên cứu điển hình này trình bày chi tiết việc ứng dụng thành công của nó trên mô-đun cảm biến cho thiết bị giám sát môi trường nhà thông minh.

Dowsil™ 3140 là một lớp phủ silicone RTV (đóng rắn ở nhiệt độ phòng) một thành phần, trong suốt đến hơi mờ. Nó không cần trộn, sẵn sàng sử dụng và đóng rắn bằng cách hấp thụ độ ẩm từ không khí để tạo thành một lớp đàn hồi linh hoạt. Ưu điểm cốt lõi của nó nằm ở sự đơn giản trong xử lý, hiệu suất bảo vệ toàn diện và các chứng nhận công nghiệp đáng tin cậy.

Các tính năng chính bao gồm:

1. Sự đơn giản trong xử lý vượt trội:
   • Một thành phần, không cần trộn: Sẵn sàng sử dụng, loại bỏ các lỗi tỷ lệ trộn tiềm ẩn và lãng phí liên quan đến vật liệu hai thành phần, đơn giản hóa quy trình sản xuất.
   • Đóng rắn ở nhiệt độ phòng: Đóng rắn ở nhiệt độ phòng (25°C) và độ ẩm tương đối 30-80%, loại bỏ nhu cầu về lò sấy, tiết kiệm năng lượng và đầu tư thiết bị.
   • Độ chảy tốt: Độ nhớt vừa phải (34.400 cP) với đặc tính chảy và tự san phẳng tốt, cho phép nó dễ dàng bao phủ các linh kiện phức tạp, chân linh kiện và mối hàn trên bảng mạch in (PCB), tạo thành một lớp phủ bảo vệ đồng nhất giúp giảm bọt khí và lỗ rỗng.
   • Tăng tốc nhiệt tùy chọn: Để đẩy nhanh chu kỳ dây chuyền sản xuất, có thể sử dụng nhiệt độ nhẹ dưới 60°C để tăng tốc quá trình đóng rắn, cải thiện hiệu quả sản xuất.
2. Hiệu suất Bảo vệ và Điện đáng tin cậy:
   • Bảo vệ môi trường toàn diện: Lớp phủ cao su silicone linh hoạt đã đóng rắn có hiệu quả ngăn chặn độ ẩm, bụi, nấm mốc và hầu hết các môi trường hóa học, ngăn ngừa ăn mòn mạch và đoản mạch, đặc biệt phù hợp với các linh kiện nhạy cảm với ăn mòn.
   • Cách điện tuyệt vời: Điện trở suất thể tích cao (2,1 x 10¹⁴ ohm*cm) và độ bền điện môi cao (385 volt/mil hoặc 15 kV/mm) cung cấp khả năng cách điện đáng tin cậy cho các mạch điện áp cao hoặc mật độ cao, ngăn ngừa hiện tượng theo dõi.
   • Giảm thiểu ứng suất cơ học: Độ cứng Shore A sau khi đóng rắn là 31,6, với độ giãn dài lên tới 419%, làm cho nó trở thành một vật liệu rất mềm và đàn hồi. Nó hấp thụ và phân tán hiệu quả ứng suất rung động và giãn nở/co ngót nhiệt phát sinh trong quá trình hoạt động hoặc vận chuyển thiết bị, bảo vệ các mối hàn và linh kiện siêu nhỏ.
3. Chứng nhận Tiêu chuẩn Công nghiệp và Tính năng Bổ sung:
   • Tuân thủ công nghiệp: Được chứng nhận phân loại chống cháy UL 94 V-1, đáp ứng các yêu cầu an toàn cơ bản cho điện tử tiêu dùng. Cũng tuân thủ các tiêu chuẩn IPC-CC-830B, MIL-I-46058C và MIL-A-46146, phù hợp cho các ứng dụng thương mại và công nghiệp có yêu cầu độ tin cậy nghiêm ngặt.
   • Chỉ báo tia cực tím (UV): Sản phẩm chứa chỉ báo UV phát huỳnh quang dưới ánh sáng UV, tạo điều kiện kiểm tra nhanh chóng và chính xác về độ bao phủ hoàn chỉnh và đồng nhất của lớp phủ trong quá trình kiểm tra quang học thủ công hoặc tự động (AOI), đảm bảo không bỏ sót điểm nào và nâng cao kiểm soát chất lượng sản xuất.

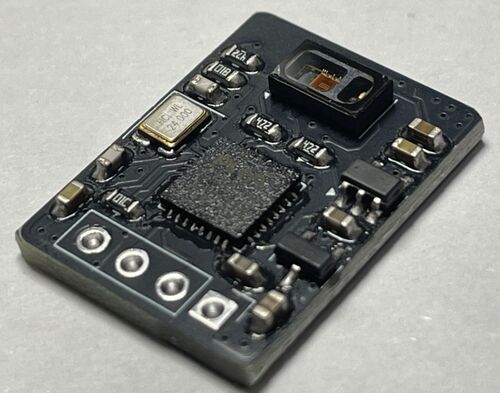

Các thiết bị giám sát môi trường nhà thông minh (như máy đo chất lượng không khí, máy đo nhiệt độ-độ ẩm thông minh) thường tích hợp nhiều chip cảm biến chính xác. Các cảm biến này cần được tiếp xúc trực tiếp với không khí xung quanh để đo lường, nhưng mạch bên trong phải được bảo vệ khỏi hư hỏng do độ ẩm cao (ví dụ: môi trường phòng tắm), ngưng tụ hoặc các khí ăn mòn vết trong không khí (ví dụ: khói bếp, hơi hóa chất tẩy rửa). Việc đổ đầy truyền thống hoặc vỏ kín có thể ảnh hưởng đến tốc độ phản hồi và độ chính xác của cảm biến, trong khi lớp phủ mỏng do Dowsil™ 3140 cung cấp giải quyết hoàn hảo mâu thuẫn này.

1. Lớp phủ chính xác có chọn lọc: Sau khi lắp ráp PCB mô-đun cảm biến, Dowsil™ 3140 được định lượng hoặc phun chính xác lên các khu vực cần bảo vệ, chẳng hạn như mạch analog front-end, bộ vi xử lý, điện trở và tụ điện, bằng kim định lượng hoặc thiết bị phun chính xác, đồng thời tránh các khu vực cảm biến nhạy cảm của các phần tử cảm biến (ví dụ: cửa hút khí của cảm biến khí, cửa sổ mở của cảm biến nhiệt độ và độ ẩm). Độ chảy tốt của nó đảm bảo lớp phủ bao phủ đều các chân linh kiện và khe hở nhỏ, tạo thành một màng bảo vệ liền mạch.
2. Đạt được nhiều lớp bảo vệ:
   • Chống ẩm và ngưng tụ: Trong mùa ẩm ướt hoặc môi trường dễ bị ngưng tụ do chênh lệch nhiệt độ lớn (ví dụ: di chuyển từ phòng điều hòa ra ngoài trời), lớp phủ có hiệu quả ngăn chặn độ ẩm ngưng tụ trên bề mặt PCB tạo thành màng nước, tránh đoản mạch mạch và di chuyển điện hóa của các đường kim loại, đảm bảo đọc cảm biến ổn định lâu dài.
   • Bảo vệ chống lại khí hóa học ăn mòn: Đối với các thiết bị giám sát chất lượng không khí nhà bếp hoặc đặt trong phòng mới cải tạo, lớp phủ có thể ngăn chặn các khí ăn mòn vết như hydro sulfide, sulfur dioxide và formaldehyde trong không khí ăn mòn các đường mạch đồng và mối hàn, kéo dài tuổi thọ mô-đun.
   • Đảm bảo cách điện và an toàn: Đặc tính cách điện cao của lớp phủ đảm bảo cách ly an toàn giữa các đường tín hiệu điện áp thấp và các đường nguồn hoặc truyền thông có điện áp cao hơn tiềm năng bên trong mô-đun. Chứng nhận UL 94 V-1 hỗ trợ xếp hạng an toàn tổng thể của sản phẩm cuối cùng.
3. Tối ưu hóa Sản xuất và Đảm bảo Chất lượng:
   • Cải thiện hiệu quả sản xuất: Đặc tính một thành phần, đóng rắn ở nhiệt độ phòng giúp đơn giản hóa quy trình sản xuất, loại bỏ nhu cầu về thiết bị trộn và khử khí hoặc lò sấy lớn. Hoạt động dây chuyền sản xuất đơn giản và dễ học. Thời gian khô bề mặt khoảng 116 phút, cung cấp đủ thời gian để vận hành và kiểm tra.
   • Đảm bảo chất lượng lớp phủ: Chức năng chỉ báo UV cho phép kiểm tra trực tuyến 100%. Dưới ánh sáng UV, người vận hành hoặc hệ thống AOI có thể ngay lập tức xác định xem lớp phủ có bao phủ hoàn toàn các khu vực được chỉ định hay không, độ dày lớp phủ có đồng nhất hay không, và có bất kỳ điểm nào bị bỏ sót hoặc khu vực quá mỏng hay không, giúp nâng cao đáng kể độ tin cậy của quy trình và tính nhất quán của sản phẩm.
4. Thiết kế mỏng và nhẹ, không ảnh hưởng đến hiệu suất: Lớp phủ được hình thành mỏng và đồng nhất, không gây ảnh hưởng đáng kể đến đặc tính phản ứng của các phần tử cảm biến (ví dụ: cản trở khuếch tán khí hoặc truyền nhiệt), trong khi kết cấu mềm của nó không gây ứng suất cơ học lên các linh kiện nhạy cảm, cân bằng hoàn hảo nhu cầu về "bảo vệ" và "chức năng cảm biến".

Trong trường hợp này, Dowsil™ 3140 RTV Coating đã cung cấp thành công sự bảo vệ quan trọng cho mô-đun cảm biến của thiết bị giám sát môi trường thông minh. Các đặc tính một thành phần, đóng rắn ở nhiệt độ phòng và độ chảy cao của nó đã đơn giản hóa đáng kể quy trình sản xuất và giảm đầu tư thiết bị. Lớp phủ được hình thành cung cấp khả năng chống ẩm, chống ăn mòn và cách điện tuyệt vời, đồng thời, do tính chất mỏng và mềm, giảm thiểu sự can thiệp vào hiệu suất của chính cảm biến. Chức năng chỉ báo UV tích hợp cung cấp một phương pháp kiểm tra trực quan và đáng tin cậy cho chất lượng sản xuất. Đối với các ứng dụng yêu cầu lớp phủ mỏng, chẳng hạn như điện tử tiêu dùng, bảng điều khiển công nghiệp và mô-đun điện tử ô tô, Dowsil™ 3140 là một giải pháp bảo vệ tuyệt vời kết hợp hiệu quả, độ tin cậy và dễ sử dụng.
