消費者電子機器センサーモジュール保護におけるDowsilTM 3140 RTVコーティングの適用事例
スマートデバイスの高度な統合と小型化により,様々な内部センサー (温度と湿度センサー,ガスセンサー,圧力センサーなど) は,凝固,塵などの脅威に直面しています,複雑で変化する環境での化学腐食. DowsilTM 3140 RTVコーティングは, 1 部分,室温固化,高流動性,透明性シリコンコーティング,精密な電子部品のための薄くて信頼性の高い保護層を提供しますこのケーススタディでは,スマートホーム環境モニタリング装置のセンサーモジュールでの成功の応用を詳細に説明します.
製品の特徴と主要な利点
DowsilTM 3140は1つの部分から成る 透明度からわずかに霧がつきやすい 室温バルケナイズ (RTV) シリコンコーティングで 混合は必要なく 使う準備ができています柔らかいエラストメアを形成するために空気から水分を吸収して固化その主な利点は,優れた加工のシンプルさ,包括的な保護性能,そして信頼性の高い業界認証にあります.
主要な特徴は以下の通りである.
-
優れた処理のシンプルさ
- 一部,混ぜる必要がない: 使う準備ができ,混ぜる比率の誤りや二部材料に関連する廃棄物を排除し,生産プロセスを簡素化します.
- 室温固化:室温 (25°C) と相対湿度30~80%で固化し,暖房用オーブンの必要性をなくし,エネルギーと設備の投資を節約します.
- 適度な粘度 (34,400 cP) で,流量も自己平準化特性も良好で,複雑な部品,ピン,プリント回路板 (PCB) の溶接接器泡や空白を減らす均質な保護層を形成する.
- 任意の熱加速:生産ラインサイクルを加速するために,60°C以下の軽度の加熱を使用して固化プロセスを加速し,生産効率を向上させることができます.
-
信頼性の高い保護と電気性能:
- 総合的な環境保護: 固められた柔らかいシリコンゴムコーティングは 湿度,塵,カビ,およびほとんどの化学的な大気を効果的にブロックします電気回路の腐食や短回路を防ぐ特に腐食に敏感な部品に適しています
- 優れた電気隔熱:高体積抵抗性 (2.1 x 1014 オーム*cm) と高電圧強度 (385 ボルト/ミリまたは 15 kV/ミリ) は,高電圧または高密度の回路に信頼性の高い隔熱保護を提供します追跡を防ぎます
- メカニカルストレスの緩衝:硬度316419%の長さで とても柔らかくて弾性のある素材です装置の操作や輸送中に発生する振動と熱膨張/収縮のストレスを効果的に吸収し分散する繊細な溶接点やマイクロコンポーネントを保護します
-
業界標準の認証と追加の特徴:
- 業界準拠: UL 94 V-1 炎分類認定,消費者電子機器の基本的な安全要件を満たす.また,IPC-CC-830B,MIL-I-46058C,MIL-A-46146 規格に準拠,厳格な信頼性要求のある商業用および産業用用途に適しています.
- 紫外線 (UV) インジケーター: 製品にはUV光で発光するUVインジケーターが含まれています.手動または自動化光学検査 (AOI) の際にコーティングカバーの完全性と均一性の迅速かつ正確な検査を容易にする生産品質管理を強化する.
応用シナリオ: スマートホーム環境監視装置センサーモジュール
スマートホーム環境モニタリングデバイス (空気質モニター,スマート熱水計など) は,通常,さまざまな精密センサーチップを統合しています.測定のためにこれらのセンサーは,周囲の空気に直接暴露する必要があります.しかし,内部回路は高湿度 (例えば浴室環境),凝縮,または空気中の腐食性ガス (例えば,キッチン煙,清掃剤の揮発性物質)伝統的な重量ポッティングや密封されたハウジングはセンサーの応答速度と精度に影響を与えますが,DowsilTM 3140が提供する薄層保護は,この矛盾を完全に解決します.
特定の用途と価値実証:
-

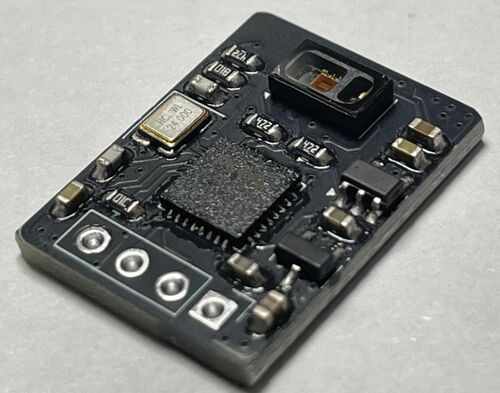

選択精密コーティング:センサーモジュールPCBが組み立てられた後,DowsilTM 3140は,アナログフロントエンド回路,マイクロプロセッサ,レジスタ,コンデンサなどの保護を必要とする領域に正確に配分または噴霧されます.,精密噴霧装置や注射針を使用し,センサー要素そのものの敏感感知領域 (例えば,ガスセンサーの空気入口) を避ける.温度と湿度センサーの開いた窓)良質な流動性により,コーティングはピンと小さな部品の隙間を均等に覆い,シームレスな保護フィルムを形成します.
-
複数の保護の達成:
- 湿度や凝縮防止: 湿度のある季節や高温差により凝縮が容易な環境 (例えば,空調室から屋外へ移動)コーティングにより,水分がPCB表面に凝縮して水フィルムを形成するのを効果的に防止します.短回路と金属痕跡の電気化学的移動を回避し,長期的に安定したセンサー読み取りを保証します.
- 腐食性の高い化学ガスに対する保護: キッチン空気の質を監視する装置や,新しく改装された部屋に置かれた装置では,このコーティングは硫化水素などの腐食性の高いガスの痕跡を遮断します.硫黄二酸化物耐腐食回路の銅痕と溶接接点から空気中のホルムアルデヒドが発生し,モジュールの寿命が延長されます.
- 電気隔熱と安全保証:コーティングの高保温性能により,低電圧信号線とモジュール内の潜在的に高電圧電源線または通信線の間の安全な隔離が保証されますUL 94 V-1 認証は,最終製品の全体的な安全性評価をサポートします.
-
生産の最適化と品質の確保:
- 生産効率の向上: 室温で固める単部分の特性により,混合と除気設備や大きな固めるオーブンの必要性がなくなり,生産プロセスを簡素化します.生産ラインの操作は,シンプルで,学習が簡単です操縦と検査に十分な時間を提供します.
- コーティングの品質を保証する:UVインジケータ機能により,オンライン検査を100%可能にします.操作者またはAOIシステムは,塗装が意図した領域を完全に覆っているかどうかを即座に特定できます.厚さが均等で,欠損点や薄すぎた領域がある場合,プロセスの信頼性と製品の一貫性を大幅に高めます.
-
薄くて軽い設計で性能に影響がない形成されたコーティングは薄くて均質で,センサー要素の応答特性に重大な影響を与えない (例えば,ガス拡散や熱伝達を阻害する).柔らかい質感で 繊細な部品に機械的な負担を及ぼさない"保護"と"感知機能"のニーズを完璧にバランスします
このケースでは,DowsilTM 3140 RTVコーティングは,スマート環境モニタリングデバイスのセンサーモジュールの重要な保護を成功裏に提供しました.製造過程を大幅に簡素化し,設備投資を削減しました形成されたコーティングは,優良な水分,腐食,電気隔熱保護を提供し,薄くて柔らかい性質のために,センサーの性能への干渉を最小限に抑えます.組み込みのUV表示機能は,生産品質のための直感的で信頼性の高い検査方法を提供します薄いコーティング保護を必要とするアプリケーション,例えば消費者電子機器,産業用制御ボード,自動車用電子モジュールDowsilTM 3140 は 効率性 を 兼ね備えた 優れた 保護 ソリューション です信頼性や使いやすさ
