Przykład zastosowania powłoki DowsilTM 3140 RTV w ochronie modułów czujników elektroniki użytkowej

Wraz z dużą integracją i miniaturyzacją inteligentnych urządzeń różne wewnętrzne czujniki (takie jak czujniki temperatury i wilgotności, czujniki gazu, czujniki ciśnienia) stoją w obliczu zagrożeń takich jak kondensacja, pył,DowsilTM 3140 RTV Coating, jako jednoczęściowa powłoka, wytrzymałość w temperaturze pokojowej, wysoka przepuszczalność, przezroczysta powłoka silikonowa,zapewnia cienką i niezawodną warstwę ochronną dla precyzyjnych komponentów elektronicznychW niniejszym badaniu przypadku szczegółowo opisano jej udane zastosowanie w modułach czujników do urządzeń monitorowania środowiska w inteligentnym domu.

DowsilTM 3140 to jednoczęściowa, przezroczysta do lekko mglistej powłoka silikonowa wulkanizująca w temperaturze pokojowej (RTV).i utwardza się poprzez wchłanianie wilgoci z powietrza, tworząc elastomer elastycznyJego podstawowe zalety polegają na doskonałej prostoty przetwarzania, kompleksowej ochronie i niezawodnych certyfikacjach przemysłowych.

Główne cechy obejmują:

1. Wyjątkowa prostota przetwarzania:
   • Jedna część, bez konieczności mieszania: gotowa do użycia, eliminująca potencjalne błędy w stosunku mieszania i odpady związane z materiałami z dwóch części, uproszczając proces produkcji.
   • Utwardzanie w temperaturze pokojowej: Utwardzanie w temperaturze pokojowej (25°C) i 30-80% wilgotności względnej, eliminując konieczność ogrzewania pieców, oszczędzając energię i inwestycje w sprzęt.
   • Dobra przepływalność: umiarkowana lepkość (34 400 cP) z dobrym przepływem i właściwościami samowyraźniającymi, co pozwala łatwo pokryć złożone elementy, szpilki,o pojemności nieprzekraczającej 10 W, tworząc jednolitą powłokę ochronną, która redukuje pęcherze i próchnice.
   • Opcjonalne przyspieszenie cieplne: w celu przyspieszenia cyklu linii produkcyjnej można użyć łagodnego ogrzewania poniżej 60°C w celu przyspieszenia procesu utwardzania, zwiększając efektywność produkcji.
2. Niezawodna ochrona i właściwości elektryczne:
   • Kompleksowa ochrona środowiska: wytrzymała elastyczna powłoka gumowa z silikonu skutecznie blokuje wilgoć, kurz, pleśń i większość atmosfer chemicznych,zapobieganie korozji obwodu i zwarcia, szczególnie odpowiedni do elementów wrażliwych na korozję.
   • Doskonała izolacja elektryczna: wysoka rezystywność objętościowa (2.1 x 1014 ohm*cm) i wysoka wytrzymałość dielektryczna (385 volt/mil lub 15 kV/mm) zapewniają niezawodną ochronę izolacyjną dla obwodów wysokonapięciowych lub o wysokiej gęstości, co uniemożliwia śledzenie.
   • Buforowanie naprężenia mechanicznego: twardość 316, z wydłużeniem nawet 419%, co czyni go bardzo miękkim i elastycznym materiałem.Skutecznie pochłania i rozprasza wibracje oraz naprężenia termiczne związane z rozszerzeniem/zmniejszaniem się wytwarzane podczas pracy lub transportu urządzenia, chroniący delikatne złącza lutowe i mikro-komponenty.
3. Certyfikacje standardowe w branży i dodatkowe cechy:
   • Zgodność z przemysłem: UL 94 V-1 klasyfikacja płomienia certyfikowane, spełniające podstawowe wymagania bezpieczeństwa dla elektroniki użytkowej.odpowiedni do zastosowań handlowych i przemysłowych z rygorystycznymi wymaganiami w zakresie niezawodności.
   • Ultrafioletowy (UV) wskaźnik: produkt zawiera wskaźnik UV, który fluorescuje w świetle UV,ułatwianie szybkiej i dokładnej kontroli kompletności i jednolitości pokrycia powłok podczas ręcznej lub zautomatyzowanej kontroli optycznej (AOI), zapewniając nieprzerwane miejsca i zwiększając kontrolę jakości produkcji.

Urządzenia do monitorowania środowiska w inteligentnym domu (takie jak monitory jakości powietrza, inteligentne termohigrometry) zazwyczaj integrują różne precyzyjne układy czujnikowe.W celu pomiaru czujniki te muszą być bezpośrednio narażone na działanie powietrza otoczenia., jednakże obwody wewnętrzne muszą być chronione przed uszkodzeniami spowodowanymi przez wysoką wilgotność (np. w pomieszczeniach łazienkowych), kondensację lub ślady gazów żrących w powietrzu (np. opary kuchni,lotne środki czyszczące)Tradycyjne ciężkie poty lub zamknięte obudowy mogą wpływać na szybkość i dokładność reakcji czujników, podczas gdy cienka powłoka zabezpieczająca dostarczana przez DowsilTM 3140 doskonale rozwiązuje tę sprzeczność.

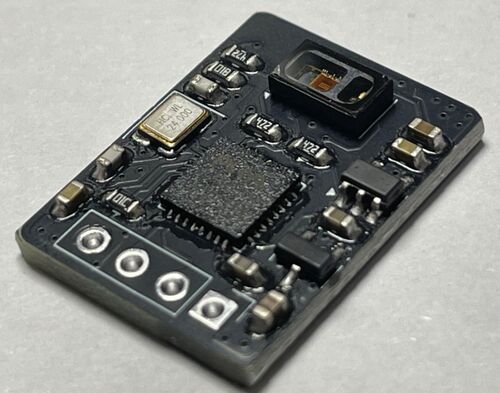

1. Powierzchnia powierzchni:Po zmontowaniu modułu czujnika PCB, DowsilTM 3140 jest precyzyjnie rozprowadzany lub rozpylany na obszary wymagające ochrony, takie jak analogowe obwody przednie, mikroprocesory, rezystory i kondensatory,używając igły rozpuszczalnej lub urządzeń do precyzyjnego opryskiwania, unikając jednocześnie wrażliwych obszarów wykrywania samych elementów czujników (np. wejścia powietrza do czujnika gazu,otwarte okno czujnika temperatury i wilgotności)Jego dobra przepływalność zapewnia równomierne pokrycie szpil i małych szczelin, tworząc bezproblemową folie ochronną.
2. Osiągnięcie wielokrotnej ochrony:
   • W wilgotności i kondensacji: w wilgotnych porach roku lub w środowiskach podatnych na kondensację z powodu dużych różnic temperatur (np. przeprowadzka z klimatyzowanego pomieszczenia na zewnątrz),powłoka skutecznie zapobiega kondensacji wilgoci na powierzchni PCB w celu utworzenia folii wodnej, zapobiegając zwarciom i migracji elektrochemicznej śladów metalu, zapewniając długotrwałe stabilne odczyty czujników.
   • Ochrona przed korozyjnymi gazami chemicznymi: w przypadku urządzeń monitorujących jakość powietrza w kuchni lub umieszczonych w niedawno odnowionych pomieszczeniach powłoka może blokować ślady gazów korozyjnych, takich jak siarczan wodoru,dwutlenek siarki, i formaldehydu w powietrzu z korodowania obwodu miedzi śladów i łączy lutowych, wydłużając żywotność modułu.
   • Izolacja elektryczna i zapewnienie bezpieczeństwa:Wysokie właściwości izolacyjne powłoki zapewniają bezpieczną izolację pomiędzy niskoprężnymi liniami sygnałowymi a potencjalnie wyższym napięciem liniami zasilania lub komunikacji wewnątrz modułuCertyfikacja UL 94 V-1 potwierdza ogólną ocenę bezpieczeństwa produktu końcowego.
3. Optymalizacja produkcji i zapewnienie jakości:
   • Poprawa wydajności produkcji: Jednorazowe właściwości utwardzania w temperaturze pokojowej uproszczają proces produkcji, eliminując potrzebę urządzeń mieszania i odwierzania lub dużych pieców utwardzających.Działanie linii produkcyjnej jest proste i łatwe do naukiCzas bez przyczep wynosi około 116 minut, co zapewnia wystarczająco dużo czasu na obsługę i inspekcję.
   • Zapewnienie jakości powłoki: funkcja wskaźnika UV umożliwia 100% kontrolę online.operatorzy lub systemy AOI mogą natychmiast określić, czy powłoka całkowicie pokrywa zamierzone obszary, jeśli grubość powłoki jest jednorodna, a w przypadku braku plam lub nadmiernie cienkich obszarów znacznie zwiększa niezawodność procesu i spójność produktu.
4. Cienka i lekka konstrukcja, bez wpływu na wydajność:Utworzona powłoka jest cienka i równomierna, nie wywierając znaczącego wpływu na właściwości odpowiedzi elementów czujników (np. utrudniając dyfuzję gazu lub transfer ciepła),podczas gdy jego miękka konsystencja nie powoduje obciążenia mechanicznego wrażliwych elementów, doskonale równoważąc potrzeby "ochrony" i "funkcji czujnika".

W tym przypadku powłoka DowsilTM 3140 RTV zapewniała z powodzeniem kluczową ochronę modułu czujnika inteligentnego urządzenia monitorującego środowisko.W związku z powyższym należy zauważyć, że produkcja zwiększała się wraz ze wzrostem poziomu produkcji i zwiększyła się również produkcja.Utworzona powłoka zapewnia doskonałą ochronę przed wilgocią, korozją i izolacją elektryczną, a ze względu na swoją cienką i miękką naturę minimalizuje zakłócenia własnej wydajności czujnika.Wbudowana funkcja wskaźnika UV zapewnia intuicyjną i niezawodną metodę kontroli jakości produkcjiDo zastosowań wymagających ochrony cienką powłoką, takich jak elektronika użytkowa, przemysłowe deski sterujące i moduły elektroniczne samochodowe,DowsilTM 3140 to doskonałe rozwiązanie ochronne, które łączy w sobie wydajność, niezawodność i łatwość obsługi.
