Caso de aplicación del recubrimiento Dowsil™ 3140 RTV para la protección de módulos de sensores en electrónica de consumo

Con la alta integración y miniaturización de los dispositivos inteligentes, varios sensores internos (como sensores de temperatura y humedad, sensores de gas, sensores de presión) se enfrentan a amenazas como la condensación, el polvo y la corrosión química en entornos complejos y variables. El Recubrimiento Dowsil™ 3140 RTV, como recubrimiento de silicona de una sola parte, curado a temperatura ambiente, de alta fluidez y transparente, proporciona una capa protectora delgada y fiable para componentes electrónicos de precisión, lo que lo convierte en una opción ideal para tales aplicaciones. Este estudio de caso detalla su aplicación exitosa en un módulo de sensor para un dispositivo de monitoreo ambiental para el hogar inteligente.

Dowsil™ 3140 es un recubrimiento de silicona vulcanizante a temperatura ambiente (RTV) de una sola parte, transparente a ligeramente opalescente. No requiere mezcla, está listo para usar y cura al absorber la humedad del aire para formar un elastómero flexible. Sus ventajas clave radican en la excelente simplicidad de procesamiento, el rendimiento de protección integral y las certificaciones industriales fiables.

Las características principales incluyen:

1. Excepcional Simplicidad de Procesamiento:
   • Una sola parte, no requiere mezcla: Listo para usar, eliminando posibles errores en la relación de mezcla y el desperdicio asociado con materiales de dos partes, simplificando el proceso de producción.
   • Curado a temperatura ambiente: Cura a temperatura ambiente (25°C) y 30-80% de humedad relativa, eliminando la necesidad de hornos de calentamiento, ahorrando energía e inversión en equipos.
   • Buena fluidez: Viscosidad moderada (34.400 cP) con buena fluidez y características de autonivelación, lo que permite cubrir fácilmente componentes complejos, pines y juntas de soldadura en placas de circuito impreso (PCB), formando un recubrimiento protector uniforme que reduce burbujas y vacíos.
   • Aceleración opcional por calor: Para acelerar el ciclo de la línea de producción, se puede utilizar un calentamiento suave por debajo de 60°C para acelerar el proceso de curado, mejorando la eficiencia de la producción.
2. Protección Fiable y Rendimiento Eléctrico:
   • Protección ambiental integral: El recubrimiento de caucho de silicona flexible curado bloquea eficazmente la humedad, el polvo, el moho y la mayoría de las atmósferas químicas, previniendo la corrosión de circuitos y cortocircuitos, especialmente adecuado para componentes sensibles a la corrosión.
   • Excelente aislamiento eléctrico: Alta resistividad volumétrica (2.1 x 10¹⁴ ohmios*cm) y alta rigidez dieléctrica (385 voltios/mil o 15 kV/mm) proporcionan protección de aislamiento fiable para circuitos de alto voltaje o alta densidad, previniendo el seguimiento.
   • Amortiguación de estrés mecánico: La dureza Shore A curada es de 31.6, con un alargamiento de hasta 419%, lo que lo convierte en un material muy suave y elástico. Absorbe y disipa eficazmente el estrés de vibración y expansión/contracción térmica generado durante la operación o el transporte del dispositivo, protegiendo juntas de soldadura delicadas y microcomponentes.
3. Certificaciones de Estándares Industriales y Características Adicionales:
   • Cumplimiento industrial: Certificado con clasificación de inflamabilidad UL 94 V-1, cumpliendo los requisitos básicos de seguridad para electrónica de consumo. También cumple con los estándares IPC-CC-830B, MIL-I-46058C y MIL-A-46146, adecuado para aplicaciones comerciales e industriales con estrictos requisitos de fiabilidad.
   • Indicador ultravioleta (UV): El producto contiene un indicador UV que fluoresce bajo luz UV, facilitando la inspección rápida y precisa de la integridad y uniformidad de la cobertura del recubrimiento durante la inspección óptica manual o automatizada (AOI), asegurando que no haya puntos omitidos y mejorando el control de calidad de la producción.

Los dispositivos de monitoreo ambiental para el hogar inteligente (como monitores de calidad del aire, termohigrómetros inteligentes) suelen integrar varios chips de sensores de precisión. Estos sensores necesitan estar expuestos directamente al aire ambiente para la medición, pero los circuitos internos deben protegerse de daños causados por alta humedad (por ejemplo, entornos de baño), condensación o gases corrosivos traza en el aire (por ejemplo, humos de cocina, volátiles de agentes de limpieza). El encapsulado pesado tradicional o las carcasas selladas pueden afectar la velocidad de respuesta y la precisión del sensor, mientras que la protección de recubrimiento delgado proporcionada por Dowsil™ 3140 resuelve perfectamente esta contradicción.

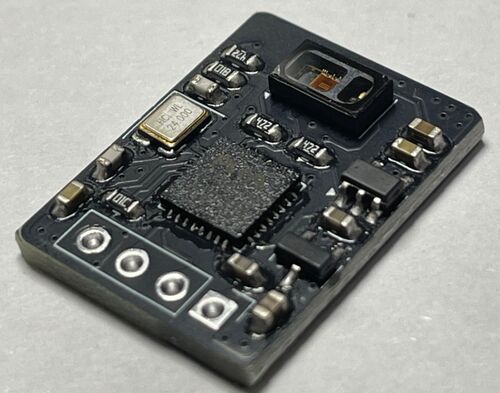

1. Recubrimiento de Precisión Selectivo: Después de ensamblar la PCB del módulo del sensor, Dowsil™ 3140 se dispensa o rocía con precisión en las áreas que requieren protección, como circuitos de front-end analógico, microprocesadores, resistencias y condensadores, utilizando una aguja dispensadora o equipo de pulverización de precisión, evitando al mismo tiempo las áreas de detección sensibles de los elementos sensores (por ejemplo, la entrada de aire de un sensor de gas, la ventana abierta de un sensor de temperatura y humedad). Su buena fluidez asegura que el recubrimiento cubra uniformemente los pines y los pequeños huecos de los componentes, formando una película protectora sin fisuras.
2. Logrando Múltiples Protecciones:
   • A prueba de humedad y condensación: En estaciones húmedas o entornos propensos a la condensación debido a grandes diferencias de temperatura (por ejemplo, pasar de una habitación con aire acondicionado al exterior), el recubrimiento evita eficazmente que la humedad se condense en la superficie de la PCB formando una película de agua, evitando cortocircuitos en el circuito y la migración electroquímica de las pistas de metal, asegurando lecturas de sensor estables a largo plazo.
   • Protección contra gases químicos corrosivos: Para dispositivos que monitorean la calidad del aire de la cocina o colocados en habitaciones recién renovadas, el recubrimiento puede bloquear gases corrosivos traza como sulfuro de hidrógeno, dióxido de azufre y formaldehído en el aire de corroer las pistas de cobre del circuito y las juntas de soldadura, extendiendo la vida útil del módulo.
   • Aislamiento eléctrico y garantía de seguridad: Las altas propiedades de aislamiento del recubrimiento garantizan un aislamiento seguro entre las líneas de señal de bajo voltaje y las líneas de alimentación o comunicación potencialmente de mayor voltaje dentro del módulo. La certificación UL 94 V-1 respalda la clasificación de seguridad general del producto final.
3. Optimización de la Producción y Garantía de Calidad:
   • Mejora de la eficiencia de producción: Las características de una sola parte y curado a temperatura ambiente simplifican el proceso de producción, eliminando la necesidad de equipos de mezcla y desgasificación u hornos de curado grandes. La operación de la línea de producción es simple y fácil de aprender. El tiempo de secado al tacto es de aproximadamente 116 minutos, lo que proporciona tiempo suficiente para la operación y la inspección.
   • Garantía de calidad del recubrimiento: La función de indicador UV permite la inspección en línea al 100%. Bajo luz UV, los operadores o los sistemas AOI pueden identificar instantáneamente si el recubrimiento cubre completamente las áreas deseadas, si el espesor del recubrimiento es uniforme y si hay puntos omitidos o áreas demasiado delgadas, mejorando en gran medida la fiabilidad del proceso y la consistencia del producto.
4. Diseño delgado y ligero, sin impacto en el rendimiento: El recubrimiento formado es delgado y uniforme, sin causar un impacto significativo en las características de respuesta de los elementos sensores (por ejemplo, obstaculizando la difusión de gas o la transferencia de calor), mientras que su textura suave no impone estrés mecánico en los componentes sensibles, equilibrando perfectamente las necesidades de "protección" y "función de detección".

En este caso, el Recubrimiento Dowsil™ 3140 RTV proporcionó con éxito una protección crítica para el módulo de sensor de un dispositivo de monitoreo ambiental inteligente. Sus características de una sola parte, curado a temperatura ambiente y alta fluidez simplificaron enormemente el proceso de producción y redujeron la inversión en equipos. El recubrimiento formado proporciona una excelente protección contra la humedad, la corrosión y el aislamiento eléctrico, mientras que, debido a su naturaleza delgada y suave, minimiza la interferencia con el rendimiento propio del sensor. La función de indicador UV incorporada proporciona un método de inspección intuitivo y fiable para la calidad de la producción. Para aplicaciones que requieren protección de recubrimiento delgado, como electrónica de consumo, placas de control industrial y módulos electrónicos automotrices, Dowsil™ 3140 es una excelente solución protectora que combina eficiencia, fiabilidad y facilidad de uso.
