Caso de aplicação do revestimento DowsilTM 3140 RTV na proteção de módulos de sensores de electrónica de consumo

Com a alta integração e miniaturização de dispositivos inteligentes, vários sensores internos (como sensores de temperatura e umidade, sensores de gás, sensores de pressão) enfrentam ameaças como condensação, poeira e corrosão química em ambientes complexos e variáveis. O Revestimento Dowsil™ 3140 RTV, como um revestimento de silicone de uma parte, cura à temperatura ambiente, alta fluidez e transparente, fornece uma camada protetora fina e confiável para componentes eletrônicos de precisão, tornando-o uma escolha ideal para tais aplicações. Este estudo de caso detalha sua aplicação bem-sucedida em um módulo de sensor para um dispositivo de monitoramento ambiental de casa inteligente.

O Dowsil™ 3140 é um revestimento de silicone de uma parte, transparente a levemente turvo, que cura à temperatura ambiente (RTV). Não requer mistura, está pronto para uso e cura absorvendo umidade do ar para formar um elastômero flexível. Suas vantagens principais residem na excelente simplicidade de processamento, desempenho de proteção abrangente e certificações industriais confiáveis.

Principais recursos incluem:

1. Excelente Simplicidade de Processamento:
   • Uma parte, sem necessidade de mistura: Pronto para uso, eliminando potenciais erros de proporção de mistura e desperdício associados a materiais de duas partes, simplificando o processo de produção.
   • Cura à temperatura ambiente: Cura à temperatura ambiente (25°C) e 30-80% de umidade relativa, eliminando a necessidade de fornos de aquecimento, economizando energia e investimento em equipamentos.
   • Boa fluidez: Viscosidade moderada (34.400 cP) com boa fluidez e características de auto-nivelamento, permitindo cobrir facilmente componentes complexos, pinos e juntas de solda em placas de circuito impresso (PCBs), formando um revestimento protetor uniforme que reduz bolhas e vazios.
   • Aceleração opcional por calor: Para acelerar o ciclo da linha de produção, um aquecimento suave abaixo de 60°C pode ser usado para acelerar o processo de cura, melhorando a eficiência da produção.
2. Proteção Confiável e Desempenho Elétrico:
   • Proteção ambiental abrangente: O revestimento de borracha de silicone flexível curado bloqueia eficazmente umidade, poeira, mofo e a maioria das atmosferas químicas, prevenindo corrosão de circuitos e curtos-circuitos, especialmente adequado para componentes sensíveis à corrosão.
   • Excelente isolamento elétrico: Alta resistividade volumétrica (2,1 x 10¹⁴ ohm*cm) e alta rigidez dielétrica (385 volts/mil ou 15 kV/mm) fornecem proteção de isolamento confiável para circuitos de alta tensão ou alta densidade, prevenindo rastreamento.
   • Amortecimento de estresse mecânico: Dureza Shore A curada é 31,6, com um alongamento de até 419%, tornando-o um material muito macio e elástico. Ele absorve e dissipa eficazmente o estresse de vibração e expansão/contração térmica gerado durante a operação ou transporte do dispositivo, protegendo juntas de solda delicadas e microcomponentes.
3. Certificações de Padrões Industriais e Recursos Adicionais:
   • Conformidade industrial: Certificado com classificação de inflamabilidade UL 94 V-1, atendendo aos requisitos básicos de segurança para eletrônicos de consumo. Também em conformidade com os padrões IPC-CC-830B, MIL-I-46058C e MIL-A-46146, adequado para aplicações comerciais e industriais com requisitos rigorosos de confiabilidade.
   • Indicador ultravioleta (UV): O produto contém um indicador UV que fluoresce sob luz UV, facilitando a inspeção rápida e precisa da completude e uniformidade da cobertura do revestimento durante a inspeção óptica manual ou automatizada (AOI), garantindo que não haja pontos perdidos e aprimorando o controle de qualidade da produção.

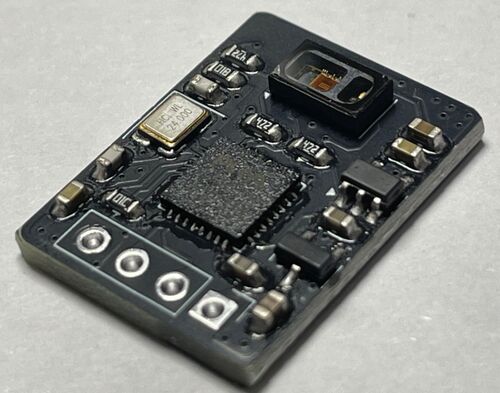

Dispositivos de monitoramento ambiental de casa inteligente (como monitores de qualidade do ar, termohigrômetros inteligentes) geralmente integram vários chips de sensores de precisão. Esses sensores precisam ser expostos diretamente ao ar ambiente para medição, mas os circuitos internos devem ser protegidos contra danos causados por alta umidade (por exemplo, ambientes de banheiro), condensação ou gases corrosivos vestigiais no ar (por exemplo, vapores de cozinha, voláteis de agentes de limpeza). O encapsulamento pesado tradicional ou invólucros selados podem afetar a velocidade de resposta e a precisão do sensor, enquanto a proteção de revestimento fino fornecida pelo Dowsil™ 3140 resolve perfeitamente essa contradição.

1. Revestimento de Precisão Seletivo:Após a montagem da PCB do módulo do sensor, o Dowsil™ 3140 é dispensado ou pulverizado com precisão nas áreas que requerem proteção, como circuitos front-end analógicos, microprocessadores, resistores e capacitores, usando uma agulha dispensadora ou equipamento de pulverização de precisão, evitando as áreas sensíveis de detecção dos próprios elementos sensores (por exemplo, a entrada de ar de um sensor de gás, a janela aberta de um sensor de temperatura e umidade). Sua boa fluidez garante que o revestimento cubra uniformemente pinos e pequenas lacunas de componentes, formando uma película protetora contínua.
2. Alcançando Múltiplas Proteções:
   • À prova de umidade e condensação: Em estações úmidas ou ambientes propensos à condensação devido a grandes diferenças de temperatura (por exemplo, mover-se de um ambiente com ar condicionado para o exterior), o revestimento impede eficazmente que a umidade condense na superfície da PCB para formar uma película de água, evitando curtos-circuitos e migração eletroquímica de trilhas metálicas, garantindo leituras de sensor estáveis a longo prazo.
   • Proteção contra gases químicos corrosivos: Para dispositivos que monitoram a qualidade do ar da cozinha ou colocados em salas recém-renovadas, o revestimento pode impedir que gases corrosivos vestigiais como sulfeto de hidrogênio, dióxido de enxofre e formaldeído no ar corroam as trilhas de cobre do circuito e as juntas de solda, estendendo a vida útil do módulo.
   • Isolamento elétrico e garantia de segurança: As altas propriedades de isolamento do revestimento garantem isolamento seguro entre as linhas de sinal de baixa tensão e as linhas de energia ou comunicação potencialmente de maior tensão dentro do módulo. A certificação UL 94 V-1 suporta a classificação geral de segurança do produto final.
3. Otimizando a Produção e Garantindo a Qualidade:
   • Melhorando a eficiência da produção: As características de uma parte e cura à temperatura ambiente simplificam o processo de produção, eliminando a necessidade de equipamentos de mistura e desgaseificação ou grandes fornos de cura. A operação da linha de produção é simples e fácil de aprender. O tempo de não pegajosidade é de aproximadamente 116 minutos, proporcionando tempo suficiente para operação e inspeção.
   • Garantindo a qualidade do revestimento: A função de indicador UV permite 100% de inspeção online. Sob luz UV, os operadores ou sistemas AOI podem identificar instantaneamente se o revestimento cobre completamente as áreas pretendidas, se a espessura do revestimento é uniforme e se há pontos perdidos ou áreas muito finas, melhorando significativamente a confiabilidade do processo e a consistência do produto.
4. Design fino e leve, sem impacto no desempenho: O revestimento formado é fino e uniforme, não causando impacto significativo nas características de resposta dos elementos sensores (por exemplo, dificultando a difusão de gás ou a transferência de calor), enquanto sua textura macia não impõe estresse mecânico aos componentes sensíveis, equilibrando perfeitamente as necessidades de "proteção" e "função de detecção".

Neste caso, o Revestimento Dowsil™ 3140 RTV forneceu com sucesso proteção crítica para o módulo de sensor de um dispositivo inteligente de monitoramento ambiental. Suas características de uma parte, cura à temperatura ambiente e alta fluidez simplificaram muito o processo de produção e reduziram o investimento em equipamentos. O revestimento formado fornece excelente proteção contra umidade, corrosão e isolamento elétrico, enquanto, devido à sua natureza fina e macia, minimiza a interferência com o próprio desempenho do sensor. A função de indicador UV integrada fornece um método de inspeção intuitivo e confiável para a qualidade da produção. Para aplicações que exigem proteção de revestimento fino, como eletrônicos de consumo, placas de controle industrial e módulos eletrônicos automotivos, o Dowsil™ 3140 é uma excelente solução protetora que combina eficiência, confiabilidade e facilidade de uso.
