Cas d'application du revêtement Dowsil™ 3140 RTV pour la protection des modules de capteurs dans l'électronique grand public

Avec l'intégration et la miniaturisation croissantes des appareils intelligents, divers capteurs internes (tels que les capteurs de température et d'humidité, les capteurs de gaz, les capteurs de pression) sont menacés par la condensation, la poussière et la corrosion chimique dans des environnements complexes et variables. Le revêtement Dowsil™ 3140 RTV, en tant que revêtement silicone monocomposant, durcissant à température ambiante, à haute fluidité et transparent, offre une couche protectrice mince et fiable pour les composants électroniques de précision, ce qui en fait un choix idéal pour de telles applications. Cette étude de cas détaille son application réussie sur un module de capteur pour un appareil de surveillance environnementale domestique intelligent.

Le Dowsil™ 3140 est un revêtement silicone monocomposant, transparent à légèrement laiteux, durcissant à température ambiante (RTV). Il ne nécessite aucun mélange, est prêt à l'emploi et durcit en absorbant l'humidité de l'air pour former un élastomère flexible. Ses avantages clés résident dans sa simplicité de traitement exceptionnelle, ses performances de protection complètes et ses certifications industrielles fiables.

Les principales caractéristiques comprennent :

1. Simplicité de traitement exceptionnelle :
   • Monocomposant, aucun mélange requis : prêt à l'emploi, éliminant les erreurs potentielles de rapport de mélange et les déchets associés aux matériaux bicomposants, simplifiant le processus de production.
   • Durcissement à température ambiante : durcit à température ambiante (25°C) et à une humidité relative de 30 à 80 %, éliminant le besoin de fours de chauffage, économisant ainsi de l'énergie et des investissements en équipement.
   • Bonne fluidité : viscosité modérée (34 400 cP) avec de bonnes caractéristiques d'écoulement et d'auto-nivellement, lui permettant de couvrir facilement les composants complexes, les broches et les joints de soudure sur les cartes de circuits imprimés (PCB), formant un revêtement protecteur uniforme qui réduit les bulles et les vides.
   • Accélération thermique optionnelle : pour accélérer le cycle de la chaîne de production, un chauffage doux inférieur à 60°C peut être utilisé pour accélérer le processus de durcissement, améliorant ainsi l'efficacité de la production.
2. Protection fiable et performances électriques :
   • Protection environnementale complète : le revêtement en caoutchouc silicone flexible durci bloque efficacement l'humidité, la poussière, la moisissure et la plupart des atmosphères chimiques, empêchant la corrosion des circuits et les courts-circuits, particulièrement adapté aux composants sensibles à la corrosion.
   • Excellente isolation électrique : une résistivité volumique élevée (2,1 x 10¹⁴ ohm*cm) et une rigidité diélectrique élevée (385 volts/mil ou 15 kV/mm) offrent une protection d'isolation fiable pour les circuits haute tension ou haute densité, empêchant le cheminement.
   • Amortissement des contraintes mécaniques : la dureté Shore A durcie est de 31,6, avec un allongement allant jusqu'à 419 %, ce qui en fait un matériau très souple et élastique. Il absorbe et dissipe efficacement les contraintes de vibration et de dilatation/contraction thermique générées pendant le fonctionnement ou le transport de l'appareil, protégeant les joints de soudure délicats et les micro-composants.
3. Certifications de normes industrielles et caractéristiques supplémentaires :
   • Conformité industrielle : certifié UL 94 V-1 pour la classification des flammes, répondant aux exigences de sécurité de base pour l'électronique grand public. Conforme également aux normes IPC-CC-830B, MIL-I-46058C et MIL-A-46146, adapté aux applications commerciales et industrielles avec des exigences de fiabilité strictes.
   • Indicateur ultraviolet (UV) : le produit contient un indicateur UV qui fluoresce sous la lumière UV, facilitant une inspection rapide et précise de la complétude et de l'uniformité de la couverture du revêtement lors de l'inspection optique manuelle ou automatisée (AOI), garantissant qu'aucun endroit n'est manqué et améliorant le contrôle qualité de la production.

Les appareils de surveillance environnementale domestique intelligents (tels que les moniteurs de qualité de l'air, les thermohygromètres intelligents) intègrent généralement diverses puces de capteurs de précision. Ces capteurs doivent être directement exposés à l'air ambiant pour la mesure, mais les circuits internes doivent être protégés contre les dommages causés par une humidité élevée (par exemple, environnements de salle de bain), la condensation ou les gaz corrosifs traces dans l'air (par exemple, fumées de cuisine, volatils d'agents de nettoyage). Les boîtiers traditionnels lourds ou scellés peuvent affecter la vitesse de réponse et la précision du capteur, tandis que la protection par revêtement mince fournie par le Dowsil™ 3140 résout parfaitement cette contradiction.

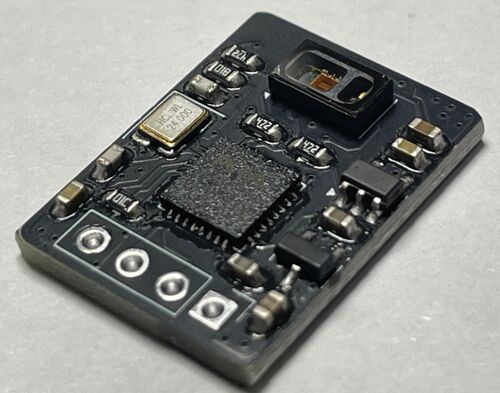

1. Revêtement de précision sélectif :Après l'assemblage du PCB du module de capteur, le Dowsil™ 3140 est précisément dispensé ou pulvérisé sur les zones nécessitant une protection, telles que les circuits frontaux analogiques, les microprocesseurs, les résistances et les condensateurs, à l'aide d'une aiguille de distribution ou d'un équipement de pulvérisation de précision, tout en évitant les zones de détection sensibles des éléments capteurs eux-mêmes (par exemple, l'entrée d'air d'un capteur de gaz, la fenêtre ouverte d'un capteur de température et d'humidité). Sa bonne fluidité assure que le revêtement couvre uniformément les broches et les petits espaces entre les composants, formant un film protecteur sans couture.
2. Obtention de protections multiples :
   • Protection contre l'humidité et la condensation : pendant les saisons humides ou dans les environnements sujets à la condensation due à de grandes différences de température (par exemple, passage d'une pièce climatisée à l'extérieur), le revêtement empêche efficacement l'humidité de se condenser sur la surface du PCB pour former un film d'eau, évitant ainsi les courts-circuits et la migration électrochimique des traces métalliques, garantissant des relevés de capteurs stables à long terme.
   • Protection contre les gaz chimiques corrosifs : pour les appareils surveillant la qualité de l'air de la cuisine ou placés dans des pièces fraîchement rénovées, le revêtement peut empêcher les gaz corrosifs traces tels que le sulfure d'hydrogène, le dioxyde de soufre et le formaldéhyde dans l'air de corroder les traces de cuivre du circuit et les joints de soudure, prolongeant ainsi la durée de vie du module.
   • Isolation électrique et assurance de sécurité : les propriétés d'isolation élevées du revêtement assurent une isolation sûre entre les lignes de signal basse tension et les lignes d'alimentation ou de communication potentiellement haute tension à l'intérieur du module. La certification UL 94 V-1 soutient la classification de sécurité globale du produit final.
3. Optimisation de la production et assurance de la qualité :
   • Amélioration de l'efficacité de la production : les caractéristiques monocomposant et durcissant à température ambiante simplifient le processus de production, éliminant le besoin d'équipements de mélange et de dégazage ou de grands fours de durcissement. L'opération de la chaîne de production est simple et facile à apprendre. Le temps de non-tack est d'environ 116 minutes, offrant suffisamment de temps pour l'opération et l'inspection.
   • Assurance de la qualité du revêtement : la fonction d'indicateur UV permet une inspection en ligne à 100 %. Sous la lumière UV, les opérateurs ou les systèmes AOI peuvent identifier instantanément si le revêtement couvre complètement les zones prévues, si l'épaisseur du revêtement est uniforme, et s'il y a des zones manquées ou trop fines, améliorant considérablement la fiabilité du processus et la cohérence du produit.
4. Conception mince et légère, aucun impact sur les performances : Le revêtement formé est mince et uniforme, n'ayant aucun impact significatif sur les caractéristiques de réponse des éléments capteurs (par exemple, en gênant la diffusion des gaz ou le transfert de chaleur), tandis que sa texture souple n'exerce aucune contrainte mécanique sur les composants sensibles, équilibrant parfaitement les besoins de "protection" et de "fonction de détection".

Dans ce cas, le revêtement Dowsil™ 3140 RTV a fourni avec succès une protection essentielle pour le module de capteur d'un appareil de surveillance environnementale intelligent. Ses caractéristiques monocomposant, durcissant à température ambiante et à haute fluidité ont grandement simplifié le processus de production et réduit les investissements en équipement. Le revêtement formé offre une excellente protection contre l'humidité, la corrosion et l'isolation électrique tout en, en raison de sa nature mince et souple, minimisant l'interférence avec les performances propres du capteur. La fonction d'indicateur UV intégrée fournit une méthode d'inspection intuitive et fiable pour la qualité de la production. Pour les applications nécessitant une protection par revêtement mince, telles que l'électronique grand public, les cartes de contrôle industrielles et les modules électroniques automobiles, le Dowsil™ 3140 est une excellente solution de protection qui combine efficacité, fiabilité et facilité d'utilisation.
