ThreeBond TB1211 일액형 옥심 RTV 실리콘 실런트 적용 사례

이 사례는 국내 신에너지 자동차 부품 제조업체의 두 가지 대량 생산 씰링 프로젝트에 중점을 둡니다. 자동차 엔진 타이밍 기어 하우징 씰링 및 온보드 OBC 충전기 알루미늄 쉘 씰링, 기존 일본의 ThreeBond TB1211 옥심형 무용제 RTV 실리콘 성형 가스켓을 채택하여 기존의 종이/고무 솔리드 가스켓을 대체했습니다. 신소재는 고온 오일 누출, 기계적 진동으로 인한 누출, 장기간 사용 후 물 유입으로 인한 전자 제어 장치 고장이라는 세 가지 핵심 문제를 해결했습니다. 2021년부터 대량 생산이 시작되어 연간 소비량이 35,000개(310ml/카트리지) 이상으로 자동차 부품 산업 스리본드그루프에서 TB1211의 고전적인 상용 애플리케이션을 표시합니다.

ThreeBond TB1211은 단일 성분, 무용제, 수분 경화형 옥심 기반 RTV 실리콘 실런트이며 주변 온도에서 회백색 페이스트입니다. 주요 미경화 사양(25℃) : 점도 70Pa·s, 비중 1.01, 무점착시간 40분. 표준 경화 조건(23℃,50%RH,168h 완전 경화)에서 경화된 고무는 Shore A 경도 26, 최대 신율 300%, 인장 강도 2.5MPa, 알루미늄 기재 전단 강도 1.4MPa를 특징으로 합니다. 연속 사용 온도 범위는 -60℃ ~ +200℃이며 간헐적 피크는 최대 +250℃이며 휘발유, 엔진 윤활유 및 냉각수 침수에 대한 탁월한 저항성을 갖습니다. 이 제품은 프리미엄 전기 절연성(체적 저항 5×101²Ω·m, 절연 파괴 강도 20MV/m)을 통해 알루미늄, 냉간 압연 강철 및 주류 자동차 금속에 탁월하게 접착되며 공식 TDS 문서에 나열된 기계적 밀봉 및 전자 절연 요구 사항을 모두 충족합니다.

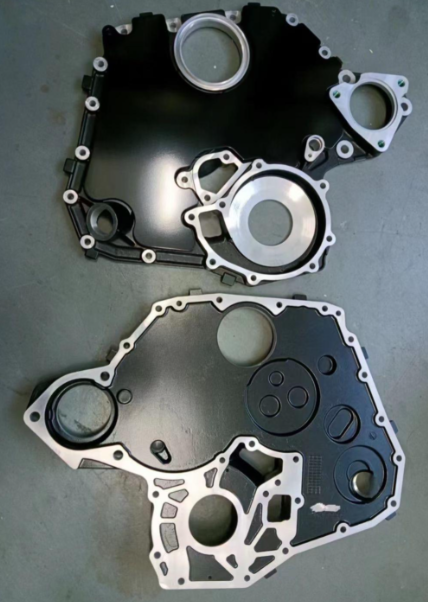

• 타이밍 기어 하우징(알루미늄 플랜지, 최대 조립 간격: 0.2mm): 원래 니트릴 솔리드 개스킷은 100~135℃ 엔진 오일 온도 및 교번 시동 진동 하에서 장기간 사용 후 영구 압축 세트를 겪었습니다. 주행거리 5,000km 이후에 엔진 오일 누유가 나타났고, A/S 수리율은 7.2%였으며, 휘발유 침수 후 가스켓 부풀음으로 인해 오일 누유가 더욱 심해졌습니다.
• 3.5kW 차량 OBC 알루미늄 인클로저: 차량 도강 및 극한 온도 사이클링(-40℃~125℃)에서 원래 부틸 접착 테이프가 벗겨지고 습기가 캐비티에 침투하여 PCB 단락으로 이어지며 실외 차량의 현장 고장률은 5.8%입니다. 테이프는 절연을 제공하지 않았으며 접지 위치에 감춰진 누전 위험을 가져왔습니다.
• 다양한 솔리드 개스킷은 재고 비용이 높고 수동 조립 효율성이 낮아 불규칙한 플랜지 간격을 채울 수 없습니다.

1. 3.1 기판 전처리

   샌딩 및 이소프로판올 닦아내기를 통해 알루미늄/강철 플랜지 표면에서 그리스, 이형제 및 먼지를 제거하고 접착하기 전에 완전히 공기 건조시킵니다. 실런트는 10~25℃에 보관하고, 개봉 전 상온으로 예열하여 용기 내부에 결로 현상이 발생하지 않도록 하십시오.

2. 3.2 분배 및 조립

   연속적이고 균일한 비드 적용을 위한 공압 코킹 건(폭 2~3mm):

   • 타이밍 기어 하우징(0.1~0.2mm 간격): TB1211 충진 밀봉, TDS 압력 저항 데이터당 엔진 내부 오일 압력과 일치하는 0.2mm 간격에서 정격 파열 압력 0.04MPa;
   • OBC 인클로저(0.1mm 이하 간격): 물 차단을 위한 0.07MPa 내압을 갖춘 얇은 연속 비드입니다.

   TDS에 명시된 대로 40분의 무점착 시간 내에 모든 나사를 조이고 어셈블리를 닫습니다. 부분 표면 경화는 주변 습도에서 24시간이 소요되며, 완전한 완전 경화는 완제품 배송 전 23℃, 50%RH에서 168시간/7일이 필요합니다.

3. 3.3 과잉 실런트 제거

   깨끗한 천으로 경화되지 않은 짜낸 부분을 닦아냅니다. ThreeBond 정품 TB2890E 클리너를 사용하여 완전히 경화된 잉여 접착제를 제거하십시오. 남은 원래 용기를 단단히 밀봉하여 서늘하고 어두운 창고(10~25℃)에 보관하고, 재포장 후 남은 접착제를 원래 드럼에 다시 붓지 마십시오.

• 엔진 타이밍 하우징: 100,000km 도로 테스트 후 오일 누출 없음; 100℃/24시간 엔진 오일 침지 후 부피 변화 +5%, 50℃ 휘발유 담금 후 -20.2%(공식 TDS 실험실 데이터). 300% 높은 신율은 -60℃~200℃ 온도 변동 하에서 플랜지의 열팽창 및 수축을 상쇄하고, 기존 고무 개스킷에 비해 뛰어난 충격/진동 저항성을 가지며, 판매 후 누출 수리율을 7.2%에서 0.3% 미만으로 낮춥니다.
• 차량 OBC 충전기: 20MV/m 절연 강도로 누전 위험이 제거됩니다. 90℃ 온수 담금 후 부피 수축률이 -0.5%에 불과하며, 비 및 저온 사이클링 도로 테스트 후 현장 단락 고장률이 5.8%에서 0.5% 미만으로 감소했습니다.

수십 개의 솔리드 개스킷 SKU를 제거하여 금형 및 창고 비용을 절감합니다. 자동 디스펜싱은 수동 개스킷 배치를 대체하고 조립 시간은 22% 감소하며 전체 밀봉 비용은 15% 절감됩니다.

검증된 현장 성능을 바탕으로 제조업체는 TB1211을 발전기 엔드 커버 플랜지, 건설 기계 유압 밸브 스레드, 현장 성형 소형 워터 펌프 쉘 개스킷 등 3개의 새로운 대량 생산 라인으로 확장합니다. 중요 사항: TB1211 옥심 경화 시스템은 구리 및 구리 합금에 부식을 유발하므로 구리 부품 밀봉이 금지됩니다. 구리 용도에는 알코올 유형의 ThreeBond 실런트를 선택하십시오.

• 자동차: 엔진 오일 팬, 밸브 커버, 변속기 플랜지, 스타터/발전기 하우징, 자동차 센서 인클로저 씰링(ThreeBond Global의 공식 권장 코어 애플리케이션)스리본드그루프;
• 일반 기계 및 전기: 중소형 모터 엔드 캡, 유압 펌프/밸브, 공기 압축기 플랜지, 산업 장비 캐비닛 밀봉;
• 새로운 에너지 전자 장치: 온보드 DC-DC 변환기, 소형 에너지 저장 인버터 알루미늄 쉘 방수 및 절연 밀봉;
• 건설 기계 및 해양: ​​미니 해양 펌프 플랜지, 농업 기계 엔진 하우징, 공기 압축기 파이프라인 스레드 씰링;
• 알림: TB1211은 무용제이며 냄새가 적고 구리/청동 기판 밀봉과 호환되지 않습니다.
