مورد استفاده از سیلیکون مهر و موم یکپارچه تری باند TB1211

این مورد بر روی دو پروژه تولید انبوه آب بندی یک سازنده داخلی قطعات خودرو با انرژی جدید متمرکز است: آب بندی محفظه چرخ دنده زمان بندی موتور خودرو و آب بندی پوسته آلومینیومی شارژر OBC روی برد، استفاده از اکسیم اصلی ژاپنی ThreeBond TB1211 بدون حلال RTV سیلیکونی شکل گرفته در محل برای جایگزینی واشر گازی جامد سنتی. این ماده جدید سه مشکل اصلی را حل کرد: نشت روغن در دمای بالا، نشت ناشی از لرزش مکانیکی و خرابی واحد کنترل الکترونیکی ناشی از ورود آب پس از سرویس طولانی مدت. تولید انبوه از سال 2021 با مصرف سالانه بیش از 35000 قطعه (310 میلی لیتر / کارتریج) راه اندازی شده است که نشان دهنده کاربرد تجاری کلاسیک TB1211 در صنعت قطعات خودرو است.

ThreeBond TB1211 یک درزگیر سیلیکونی RTV مبتنی بر اکسیم بدون حلال، تک جزئی، بدون حلال، خمیر مایل به سفید در دمای محیط است. مشخصات کلیدی خشک نشده (25℃): ویسکوزیته 70Pa·s، وزن مخصوص 1.01، زمان بدون چسبندگی 40 دقیقه. تحت شرایط پخت استاندارد (23 ℃، 50٪ RH، 168 ساعت پخت کامل)، ویژگی های لاستیک پخته شده سختی Shore A 26، ازدیاد طول نهایی 300٪، استحکام کششی 2.5MPa، مقاومت برشی زیرلایه آلومینیومی 1.4MPa. دمای سرویس مداوم از -60 تا +200 درجه سانتیگراد با پیک متناوب تا +250 درجه سانتیگراد، مقاومت فوق العاده در برابر بنزین، روغن روان کننده موتور و غوطه وری در مایع خنک کننده متغیر است. این اتصال عالی به آلومینیوم، فولاد نورد سرد و فلزات اصلی خودرو، با عایق الکتریکی ممتاز: مقاومت حجمی 5×10¹²Ω·m، قدرت شکست دی الکتریک 20MV/m، الزامات آب بندی مکانیکی و عایق الکترونیکی را مطابق با سند رسمی TDS برآورده می کند.

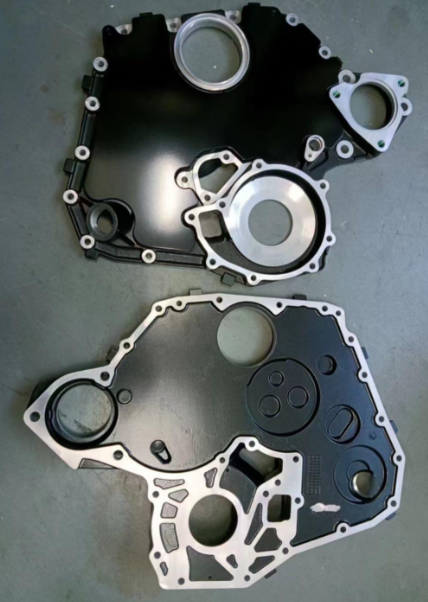

• محفظه چرخ دنده زمان بندی (فلنج آلومینیومی، حداکثر فاصله مونتاژ: 0.2 میلی متر): واشرهای جامد نیتریل اصلی پس از سرویس طولانی مدت زیر دمای روغن موتور 100 ~ 135 درجه سانتیگراد و ارتعاش راه اندازی متناوب دچار فشرده سازی دائمی شدند. نشتی روغن موتور پس از طی مسافت پیموده شده 5000 کیلومتر با نرخ تعمیرات پس از فروش 7.2 درصد به‌علاوه تورم واشر پس از غوطه‌ور شدن بنزین، نشت روغن را بدتر کرد.
• محفظه آلومینیومی OBC با ظرفیت 3.5 کیلووات: نوار چسب بوتیل اصلی که در زیر خودرو و چرخه دمای شدید (40-~ 125 درجه سانتیگراد) پوست کنده شده است، رطوبت به داخل حفره نفوذ کرده که منجر به اتصال کوتاه PCB با نرخ شکست میدانی 5.8٪ برای وسایل نقلیه در فضای باز می شود. نوار هیچ عایق نداشت و خطر نشت الکتریکی پنهان را در موقعیت های زمین به همراه داشت.
• واشرهای جامد متنوع هزینه موجودی بالا و راندمان مونتاژ دستی پایین را به همراه داشت و قادر به پر کردن شکاف های نامنظم فلنج نبود.

1. 3.1 پیش تصفیه بستر

   گریس، عامل رهاسازی و گرد و غبار را از سطح فلنج آلومینیومی/فولادی از طریق سنباده زدن و پاک کردن ایزوپروپانول جدا کنید، قبل از چسباندن کاملاً در هوا خشک کنید. درزگیر را در دمای 10 تا 25 درجه سانتیگراد نگهداری کنید و قبل از باز کردن بسته تا دمای اتاق گرم کنید تا از متراکم شدن ظرف داخلی جلوگیری شود.

2. 3.2 توزیع و مونتاژ

   تفنگ درزبندی پنوماتیک برای کاربرد مداوم مهره های یکنواخت (عرض 2 تا 3 میلی متر):

   • محفظه دنده زمانبندی (فاصله 0.1 ~ 0.2 میلی متر): آب بندی پرکننده TB1211، فشار ترکیدگی نامی 0.04 مگا پاسکال تحت فاصله 0.2 میلی متری مطابق با فشار داخلی روغن موتور به ازای داده های مقاومت فشار TDS.
   • محفظه OBC (شکاف ≤0.1mm): مهره نازک پیوسته با فشار 0.07MPa برای مسدود کردن آب مقاومت می کند.

   همانطور که در TDS مشخص شده است، تمام پیچ ها را ببندید و مونتاژ را ظرف 40 دقیقه بدون چسبندگی ببندید. درمان جزئی سطح 24 ساعت در رطوبت محیط طول می کشد، درمان کامل به 168 ساعت / 7 روز در دمای 23 درجه سانتیگراد، 50٪ RH قبل از تحویل محصول نهایی نیاز دارد.

3. 3.3 حذف درزگیر اضافی

   فشار خشک نشده را با پارچه تمیز پاک کنید. چسب مازاد کاملا خشک شده را با پاک کننده اصلی ThreeBond TB2890E پاک کنید. باقیمانده ظرف اصلی را محکم ببندید و در انبار تاریک خنک (10 تا 25 درجه سانتیگراد) نگهداری کنید، هرگز پس از بسته بندی مجدد، چسب باقیمانده را در درام اصلی نریزید.

• محفظه زمان بندی موتور: نشت روغن صفر پس از تست جاده 100000 کیلومتری. تغییر حجم 5% پس از غوطه وری در روغن موتور 100 درجه سانتیگراد/24 ساعت، -20.2% پس از خیساندن بنزین در دمای 50 درجه سانتیگراد (داده های رسمی آزمایشگاه TDS). 300٪ ازدیاد طول بالا انبساط و انقباض حرارتی فلنج را تحت نوسان دمای -60-~ 200 درجه سانتیگراد جبران می کند، مقاومت در برابر ضربه / لرزش فوق العاده در برابر واشرهای لاستیکی سنتی، نرخ تعمیر نشتی پس از فروش از 7.2٪ به زیر 0.3٪ کاهش می یابد.
• شارژر OBC خودرو: قدرت دی الکتریک 20MV/m خطر نشت الکتریکی را از بین می برد. تنها -0.5٪ جمع شدگی حجم پس از خیساندن آب گرم 90 درجه سانتیگراد، میزان خرابی اتصال کوتاه میدانی از 5.8٪ به زیر 0.5٪ پس از باران و آزمایش جاده دوچرخه سواری با دمای بالا کاهش می یابد.

ده ها SKU واشر جامد را برای کاهش هزینه قالب و انبارداری حذف کنید. توزیع خودکار جایگزین قرار دادن واشر دستی می شود، زمان مونتاژ 22٪ کاهش می یابد، هزینه آب بندی کلی 15٪ کاهش می یابد.

بر اساس عملکرد میدانی تأیید شده، سازنده TB1211 را به سه خط تولید انبوه جدید گسترش می‌دهد: فلنج پوشش انتهایی ژنراتور، رشته شیر هیدرولیک ماشین‌آلات ساختمانی، پوسته پمپ آب کوچک که در محل تشکیل شده است. نکته مهم: سیستم پخت اکسیم TB1211 باعث خوردگی مس و آلیاژ مس می شود که برای آب بندی اجزای مس ممنوع است. درزگیر سه باند الکلی را برای کاربردهای مسی انتخاب کنید.

• خودرو: تشت روغن موتور، پوشش سوپاپ، فلنج انتقال، محفظه استارت/ژنراتور، آب بندی محفظه حسگر خودرو (کاربرد اصلی توصیه شده رسمی توسط ThreeBond Global)
• ماشین آلات و برق عمومی: درپوش انتهایی موتور کوچک و متوسط، پمپ/شیر هیدرولیک، فلنج کمپرسور هوا، آب بندی کابینت تجهیزات صنعتی؛
• الکترونیک انرژی جدید: مبدل DC-DC داخلی، اینورتر ذخیره انرژی کوچک، پوسته آلومینیومی ضد آب و آب بندی عایق.
• ماشین آلات ساختمانی و دریایی: فلنج پمپ دریایی کوچک، محفظه موتور ماشین آلات کشاورزی، آب بندی رزوه خط لوله کمپرسور هوا.
• یادآوری: TB1211 بدون حلال و کم بو است، با آب بندی زیرلایه مس / برنز لخت سازگار نیست.
