Cas d'application du scellant en silicone à un composant ThreeBond TB1211 Oxime RTV

Ce cas se concentre sur deux projets d'étanchéité de production de masse d'un fabricant national de pièces automobiles à énergie nouvelle : l'étanchéité du boîtier d'engrenage de distribution de moteur automobile et l'étanchéité de la coque en aluminium du chargeur OBC embarqué, en adoptant le joint d'origine japonais ThreeBond TB1211 en silicone RTV sans solvant de type oxime formé sur place pour remplacer les joints solides traditionnels en papier/caoutchouc. Le nouveau matériau a résolu trois problèmes fondamentaux : les infiltrations d'huile à haute température, les fuites causées par les vibrations mécaniques et la défaillance de l'unité de commande électronique due à l'infiltration d'eau après un service à long terme. La production de masse a été lancée depuis 2021, avec une consommation annuelle de plus de 35 000 pièces (310 ml/cartouche), marquant une application commerciale classique du TB1211 dans l'industrie des composants automobiles.

ThreeBond TB1211 est un mastic silicone RTV monocomposant, sans solvant, durcissant à l'humidité, à base d'oxime, en pâte blanc cassé à température ambiante. Spécifications clés non durcies (25 ℃) : viscosité 70 Pa·s, densité 1,01, temps hors poisse 40 minutes. Dans des conditions de durcissement standard (23 ℃, 50 % HR, 168 h de durcissement complet), le caoutchouc durci présente une dureté Shore A de 26, un allongement ultime de 300 %, une résistance à la traction de 2,5 MPa, une résistance au cisaillement du substrat en aluminium de 1,4 MPa. La température de service continu varie de -60 ℃ à +200 ℃ avec un pic intermittent jusqu'à +250 ℃, une résistance exceptionnelle à l'essence, à l'huile de lubrification du moteur et à l'immersion dans le liquide de refroidissement. Il adhère parfaitement à l'aluminium, à l'acier laminé à froid et aux métaux automobiles courants, avec une isolation électrique de qualité supérieure : résistivité volumique 5×10¹²Ω·m, résistance au claquage diélectrique 20MV/m, satisfaisant à la fois aux exigences d'étanchéité mécanique et d'isolation électronique telles qu'indiquées dans le document officiel TDS.

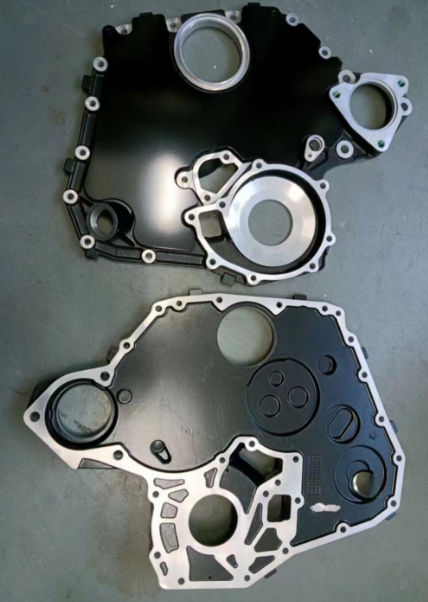

• Boîtier d'engrenage de distribution (bride en aluminium, écart d'assemblage maximum : 0,2 mm) : les joints solides en nitrile d'origine ont subi une compression permanente après un long service sous une température d'huile moteur de 100 ~ 135 ℃ et des vibrations de démarrage alternées ; Des fuites d'huile moteur sont apparues après 5 000 km de kilométrage avec un taux de réparation après-vente de 7,2 %, et un gonflement des joints après l'immersion dans l'essence a aggravé les infiltrations d'huile.
• Boîtier en aluminium OBC pour véhicule de 3,5 kW : ruban adhésif butyle d'origine décollé sous le passage à gué du véhicule et les cycles de températures extrêmes (-40 ℃ ~ 125 ℃), l'humidité a pénétré dans la cavité conduisant à un court-circuit PCB avec un taux de défaillance sur le terrain de 5,8 % pour les véhicules extérieurs ; le ruban adhésif ne fournissait aucune isolation et présentait un risque de fuite électrique caché aux positions de mise à la terre.
• Les joints solides diversifiés entraînaient des coûts de stock élevés et une faible efficacité d'assemblage manuel, incapables de combler les espaces irréguliers des brides.

1. 3.1 Prétraitement du substrat

   Enlever la graisse, l'agent de démoulage et la poussière de la surface de la bride en aluminium/acier par ponçage et essuyage à l'isopropanol, sécher complètement à l'air avant de coller. Conservez le mastic entre 10 et 25 ℃ et réchauffez-le à température ambiante avant d'ouvrir l'emballage pour éviter la condensation du récipient intérieur.

2. 3.2 Distribution et assemblage

   Pistolet à calfeutrer pneumatique pour une application continue et uniforme de cordons (largeur 2 ~ 3 mm) :

   • Boîtier d'engrenage de distribution (espace de 0,1 ~ 0,2 mm) : joint de remplissage TB1211, pression d'éclatement nominale de 0,04 MPa sous un jeu de 0,2 mm correspondant à la pression d'huile interne du moteur selon les données de résistance à la pression TDS ;
   • Boîtier OBC (espace ≤ 0,1 mm) : fine perle continue avec une pression de tenue de 0,07 MPa pour bloquer l'eau.

   Fixez toutes les vis et fermez l'assemblage dans un délai de 40 minutes sans collant, comme spécifié sur la fiche technique. Le durcissement partiel de la surface prend 24 heures sous humidité ambiante, le durcissement complet complet nécessite 168 heures/7 jours sous 23 ℃, 50 % HR avant la livraison du produit fini.

3. 3.3 Retrait de l'excès de mastic

   Essuyez les écoulements non durcis avec un chiffon propre ; Retirez l'excédent de colle entièrement durci avec le nettoyant original TB2890E de ThreeBond. Scellez hermétiquement les restes du récipient d'origine et stockez-les dans un entrepôt frais et sombre (10 ~ 25 ℃), ne versez jamais les restes de colle dans le tambour d'origine après le reconditionnement.

• Carter de distribution du moteur : zéro fuite d'huile après un essai routier de 100 000 km ; changement de volume +5 % après 100 ℃/24 h d'immersion dans l'huile moteur, -20,2 % après 50 ℃ de trempage dans l'essence (données officielles du laboratoire TDS). Un allongement élevé de 300 % compense la dilatation et la contraction thermiques de la bride sous une fluctuation de température de -60 ℃ ~ 200 ℃, une résistance exceptionnelle aux chocs/vibrations par rapport aux joints en caoutchouc traditionnels, un taux de réparation des fuites après-vente en baisse de 7,2 % à moins de 0,3 %.
• Chargeur OBC de véhicule : la rigidité diélectrique de 20 MV/m élimine le risque de fuite électrique ; seulement -0,5 % de retrait de volume après un trempage dans l'eau chaude à 90 ℃, le taux de défaillance par court-circuit sur le terrain est réduit de 5,8 % à moins de 0,5 % après la pluie et un essai routier à haute et basse température.

Éliminez des dizaines de références de joints solides pour réduire les coûts de moulage et d'entreposage ; la distribution automatique remplace le placement manuel du joint, le temps d'assemblage réduit de 22 %, le coût global d'étanchéité réduit de 15 %.

Sur la base de performances vérifiées sur le terrain, le fabricant étend le TB1211 à trois nouvelles lignes de production de masse : bride de couvercle d'extrémité de générateur, filetage de vanne hydraulique pour engins de construction, petit joint de coque de pompe à eau formé sur place. Remarque importante : le système de durcissement à l'oxime TB1211 provoque une corrosion du cuivre et des alliages de cuivre, interdit pour l'étanchéité des composants en cuivre ; sélectionnez le mastic ThreeBond de type alcool pour les applications sur le cuivre.

• Automobile : carter d'huile moteur, couvercle de soupape, bride de transmission, boîtier de démarreur/générateur, joint d'étanchéité du boîtier de capteur automobile (application de base officielle recommandée par ThreeBond Global) ;
• Machines générales et électricité : embout de moteur de petite et moyenne taille, pompe/valve hydraulique, bride de compresseur d'air, étanchéité d'armoire d'équipement industriel ;
• Nouvelle électronique énergétique : convertisseur DC-DC intégré, petit onduleur de stockage d'énergie, coque en aluminium étanche et isolante ;
• Machines de construction et marine : mini bride de pompe marine, boîtier de moteur de machines agricoles, étanchéité de filetage de pipeline de compresseur d'air ;
• Rappel : TB1211 est sans solvant et à faible odeur, NON compatible avec le scellement de substrats en cuivre/bronze nu.
