Anwendungsfall von ThreeBond TB1211 Einkomponenten-Oxime RTV Silikondichtungsmittel

Dieser Fall konzentriert sich auf zwei Massenproduktions-Dichtungsprojekte eines inländischen Herstellers von Autoteilen für neue Energiequellen: Dichtung des Steuergehäuses von Automobilmotoren und Aluminiumgehäusedichtung des On-Board-OBC-Ladegeräts, wobei die original japanische ThreeBond TB1211 oximartige, lösungsmittelfreie RTV-Silikondichtung als Ersatz für herkömmliche feste Papier-/Gummidichtungen verwendet wird. Das neue Material löste drei Kernprobleme: Ölaustritt bei hohen Temperaturen, Leckagen durch mechanische Vibrationen und Ausfall der elektronischen Steuereinheit aufgrund von Wassereintritt nach längerem Betrieb. Seit 2021 läuft die Massenproduktion mit einem jährlichen Verbrauch von über 35.000 Stück (310 ml/Kartusche), was eine klassische kommerzielle Anwendung von TB1211 in der Automobilzulieferindustrie darstellt.

ThreeBond TB1211 ist ein einkomponentiger, lösungsmittelfreier, feuchtigkeitshärtender RTV-Silikondichtstoff auf Oximbasis, der bei Umgebungstemperatur eine cremefarbene Paste aufweist. Wichtige unausgehärtete Spezifikationen (25℃): Viskosität 70Pa·s, spezifisches Gewicht 1,01, klebfreie Zeit 40 Minuten. Unter Standard-Aushärtungsbedingungen (23 °C, 50 % relative Luftfeuchtigkeit, 168 Stunden vollständige Aushärtung) weist der ausgehärtete Gummi eine Shore-A-Härte von 26, eine Bruchdehnung von 300 %, eine Zugfestigkeit von 2,5 MPa und eine Scherfestigkeit des Aluminiumsubstrats von 1,4 MPa auf. Der kontinuierliche Betriebstemperaturbereich reicht von -60℃ bis +200℃ mit zeitweiligen Spitzenwerten von bis zu +250℃, hervorragende Beständigkeit gegen Benzin, Motorschmieröl und Eintauchen in Kühlmittel. Es haftet hervorragend auf Aluminium, kaltgewalztem Stahl und gängigen Automobilmetallen und verfügt über eine erstklassige elektrische Isolierung: spezifischer Durchgangswiderstand 5×10¹²Ω·m, dielektrische Durchschlagsfestigkeit 20 MV/m. Es erfüllt sowohl die Anforderungen an die mechanische Abdichtung als auch an die elektronische Isolierung, wie im offiziellen TDS-Dokument aufgeführt.

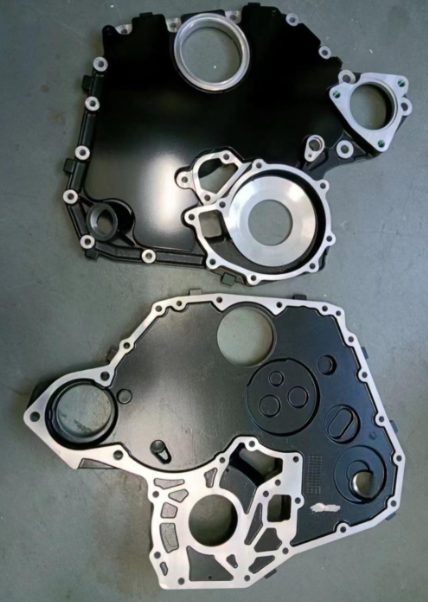

• Steuergehäuse (Aluminiumflansch, max. Montagespalt: 0,2 mm): Die ursprünglichen Nitril-Feststoffdichtungen erlitten nach langem Betrieb bei einer Motoröltemperatur von 100–135 °C und abwechselnden Startvibrationen einen bleibenden Druckverformungsrest; Motoröllecks traten nach 5.000 km Laufleistung auf, wobei die Reparaturquote nach dem Kauf bei 7,2 % lag, außerdem verschlimmerte die Schwellung der Dichtung nach dem Eintauchen in Benzin die Ölleckage.
• 3,5-kW-Fahrzeug-OBC-Aluminiumgehäuse: Das Original-Butylklebeband löste sich beim Waten des Fahrzeugs und bei extremen Temperaturwechseln (-40℃~125℃), Feuchtigkeit drang in den Hohlraum ein und führte zu einem PCB-Kurzschluss mit einer Feldausfallrate von 5,8 % bei Außenfahrzeugen; Das Klebeband bot keine Isolierung und birgt ein verstecktes Risiko elektrischer Kriechströme an den Erdungsstellen.
• Diversifizierte Massivdichtungen verursachten hohe Lagerkosten und eine geringe Effizienz bei der manuellen Montage, da unregelmäßige Flanschspalte nicht geschlossen werden konnten.

1. 3.1 Untergrundvorbehandlung

   Entfernen Sie Fett, Trennmittel und Staub von der Aluminium-/Stahl-Flanschoberfläche durch Schleifen und Wischen mit Isopropanol und lassen Sie es vor dem Kleben vollständig an der Luft trocknen. Bewahren Sie das Dichtmittel bei 10–25 °C auf und erwärmen Sie es vor dem Öffnen der Verpackung auf Raumtemperatur, um eine Kondensation im Behälter zu vermeiden.

2. 3.2 Abgabe und Montage

   Pneumatische Kartuschenpistole für kontinuierlichen, gleichmäßigen Raupenauftrag (2–3 mm Breite):

   • Steuergehäuse (0,1–0,2 mm Spalt): TB1211-Fülldichtung, Nennberstdruck 0,04 MPa unter 0,2 mm Spiel, passend zum inneren Öldruck des Motors gemäß TDS-Druckwiderstandsdaten;
   • OBC-Gehäuse (Abstand ≤ 0,1 mm): dünne durchgehende Sicke mit 0,07 MPa Druckfestigkeit zum Blockieren von Wasser.

   Ziehen Sie alle Schrauben fest und schließen Sie die Baugruppe innerhalb eines 40-minütigen klebfreien Fensters, wie im TDS angegeben. Die teilweise Aushärtung der Oberfläche dauert bei Umgebungsfeuchtigkeit 24 Stunden, die vollständige Aushärtung erfordert 168 Stunden/7 Tage bei 23 °C und 50 % relativer Luftfeuchtigkeit, bevor das fertige Produkt geliefert wird.

3. 3.3 Entfernen von überschüssigem Dichtmittel

   Wischen Sie nicht ausgehärtete Ausdrücke mit einem sauberen Tuch ab; Entfernen Sie vollständig ausgehärteten überschüssigen Kleber mit dem Originalreiniger TB2890E von ThreeBond. Verschließen Sie den restlichen Originalbehälter fest und lagern Sie ihn in einem kühlen, dunklen Lagerhaus (10–25 °C). Gießen Sie den restlichen Kleber nach dem Umpacken niemals zurück in das Originalfass.

• Motorsteuergehäuse: Keine Ölleckage nach 100.000 km Straßentest; Volumenänderung +5 % nach 100 °C/24 Stunden Eintauchen in Motoröl, -20,2 % nach Einweichen in Benzin bei 50 °C (offizielle TDS-Labordaten). 300 % hohe Dehnung kompensiert die thermische Ausdehnung und Kontraktion des Flansches bei Temperaturschwankungen von -60 °C bis 200 °C, hervorragende Stoß-/Vibrationsbeständigkeit im Vergleich zu herkömmlichen Gummidichtungen, Leckage-Reparaturrate nach dem Verkauf von 7,2 % auf unter 0,3 % gesunken.
• Fahrzeug-OBC-Ladegerät: 20 MV/m Spannungsfestigkeit eliminiert das Risiko von Stromlecks; nur -0,5 % Volumenschrumpfung nach 90 °C Warmwassereinweichen, Kurzschlussausfallrate vor Ort von 5,8 % auf unter 0,5 % nach Regen- und Hoch-Tieftemperatur-Zyklustest auf der Straße reduziert.

Eliminieren Sie Dutzende von Volldichtungs-SKUs, um die Form- und Lagerkosten zu senken; Die automatische Abgabe ersetzt die manuelle Platzierung der Dichtung, die Montagezeit wird um 22 % reduziert und die Gesamtkosten für die Dichtung werden um 15 % gesenkt.

Basierend auf verifizierter Feldleistung erweitert der Hersteller TB1211 auf drei neue Massenproduktionslinien: Generator-Enddeckelflansch, Hydraulikventilgewinde für Baumaschinen, vor Ort geformte Dichtung für das kleine Wasserpumpengehäuse. Wichtiger Hinweis: Das Oxim-Härtungssystem TB1211 verursacht Korrosion an Kupfer und Kupferlegierungen und ist für die Abdichtung von Kupferkomponenten verboten. Wählen Sie ThreeBond-Dichtungsmittel auf Alkoholbasis für Kupferanwendungen.

• Automobil: Motorölwanne, Ventildeckel, Getriebeflansch, Anlasser-/Generatorgehäuse, Abdichtung von Kfz-Sensorgehäusen (offiziell empfohlene Kernanwendung von ThreeBond Global).
• Allgemeine Maschinen- und Elektrotechnik: Endkappe für kleine bis mittelgroße Motoren, Hydraulikpumpe/-ventil, Luftkompressorflansch, Gehäuseabdichtung für Industrieanlagen;
• Neue Energieelektronik: On-Board-DC-DC-Wandler, kleiner Energiespeicher-Wechselrichter, wasserdichtes Aluminiumgehäuse und isolierende Abdichtung;
• Baumaschinen und Schifffahrt: Mini-Schiffspumpenflansch, Motorgehäuse für Landmaschinen, Gewindedichtung für Luftkompressorleitungen;
• Zur Erinnerung: TB1211 ist lösungsmittelfrei und geruchsarm, NICHT kompatibel mit der Versiegelung von blankem Kupfer/Bronze-Substrat.
